Фітинг для вимірювального рукава, внутрішня різьба G BSP
Фітинг для вимірювального рукава, внутрішня різьба G BSP

Артикул: ee4201 saveЗберігти сторінку у PDF

Фітинг для вимірювального рукава, внутрішня різьба G BSP

Використовується разом з рукавом ee1045-00-01

Ціну уточнюйте по телефону або у заявці за допомогою кнопки

Опис

Компанія «Гідросканд» пропонує один з найширших асортиментів гідравлічних адаптерів і з'єднувачів в промисловості.



Фітинг для вимірювального рукава, внутрішня різьба G BSP





Контрольні точки Test Port Quick Coupling забезпечують просте і швидке підключення електронного або механічного Системи вимірювання і регістрацііізмерітельного обладнання. Чекпоінти встановлюються в гідравлічній системі на постійні місця установки в точках, де для технічного обслуговування або тестування потрібно вимірювання тиску. Контрольні точки використовуються для контролю і регулювання тиску, в потокової системі, в місці, де вимірювання тиску вимагає обслуговування і перевірки. Зворотний клапан відкривається при з'єднанні системи з манометром. Різьбове з'єднання дозволяє приєднувати контрольну точку в працюючій системі і під тиском.

Запобіжний ковпачок з внутрішнім різьбленням захищає муфту від забруднення і пошкодження. Конструкція вузла підключення забезпечує безпечне підключення до гідросистеми знаходиться в робочому стані під тиском до 400 бар. У ряді випадків testport може замінювати перемикач манометра. Для спрощення системи і виключення Адаптери манометровспецального адаптера манометра існують контрольні точки відразу з портом для маномета.



Тест-порт може використовуватися як Сполуки швидко для гідравлічних систем БРС в гідросистемі з малим потоком.

Вимірювальні адаптери контрольна точка мають різноманітні виконання і можуть підключатися практично в будь-яку систему.

Характеристики
Комплект фітинг
Рабочая температура від -40 °C до +100 °C
Резьба G 1/8" FS BSP
Робочий тиск 630 БАР / 9100 psi
Стандарт ISO 228
Тип использования рукав для виміру тиску
Додаткова інформація
Виробник HYDROSCAND
Країна виробництва Швеція

Доступні розміри

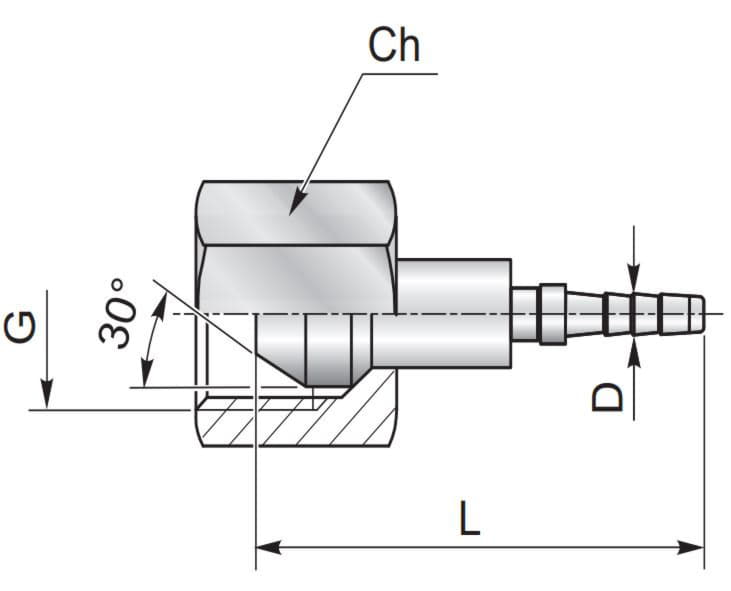

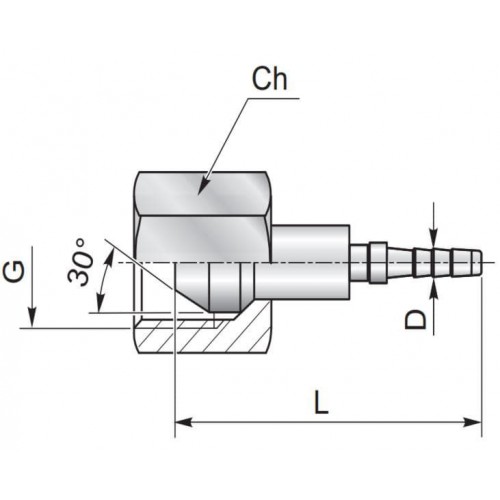

Код продукції G, різьба внутрішня Тип D,  рукава мм L, мм Ch (ключ)
ee4201-02-01 G 1/8" FS Прямий 2 24 14
ee4201-04-01* G 1/4" FS Прямий 2 26 17



* Продукція під замовлення
