Фітинг кутовий 90° з зовнішньою різьбою, регульований, цанговий push-in, пневматичний
Фітинг кутовий 90° з зовнішньою різьбою, регульований, цанговий push-in, пневматичний

Артикул: pf2110 saveЗберігти сторінку у PDF

Фітинг кутовий 90° з зовнішньою різьбою, регульований, цанговий push-in, пневматичний

Пневматичні цангові фітинги використовуються в різних системах автоматизації. Це невеликий пристрій призначений для з'єднання трубок одного і різного діаметру між собою.

Ціну уточнюйте по телефону або у заявці за допомогою кнопки

Опис

 Компанія «Гідросканд» пропонує один з найширших асортиментів пневматичних фітингів в промисловості.



Фітинг кутовий 90° з зовнішньою різьбою, регульований, цанговий push-in, пневматичний



Пневматичні цангові фітинги використовуються в різних системах автоматизації. Це невеликий пристрій призначений для з'єднання трубок одного і різного діаметру між собою.

Цангові фітинги випускаються з різних матеріалів, в основному це пластик і метал. Дозволяє дуже швидко здійснювати з'єднання, а також заміну різних трубок між собою. Мають високу ступінь ущільнення, витримують високі показники тиску. Також цей пристрій носить назву «бистрос'ем».

Італійські бистрос'еми вважаються одними з найбільш зручних, практичних і довговічних. З огляду на їх привабливу вартість в нашому інтернет-магазині, це відмінне комерційну пропозицію як для нових пристроїв і автоматичного пневмооборудования, так і для ремонту.

Будова цангового фитинга: 1) корпус; 2) відпускати кільце; 3) Комір; 4) Виступ; 5) Опорне кільце; 6) Ущільнення.

Швидкоз'ємні цангові фітинги є невід'ємною частиною пневматичної системи, що забезпечує герметичне з'єднання трубок магістралі. Існує безліч конструктивних виконань фітингів, заточених під певні цілі і завдання. Серед найбільш поширених: прямі з'єднувачі (муфти), куточки, T-образні і Y-образні разветвители, кутові фітинги та адаптери.
Особливості цангову конструкції полягають в зубчастому Швидкороз'ємний затиску, що забезпечує швидке і надійне з'єднання трубок.
Серед пневматичних фітингів представлені моделі з метричної різьбою M5 і M6 і також з дюймової різьбленням. Циліндричні з'єднувачі укомплектовані кільцями ущільнювачів, в той час як, конічні фітинги застосовуються спільно фторопластовой стрічкою або іншими різьбовими ущільнювачами.

Ми працюємо з підприємствами різної форми власності як за готівковим, так і за безготівковим розрахунком.

Характеристики
Корпус Нікельована латунь
Рабочая температура від -20°С до +70°С
Рабочее давление бар від -0,99 до 16
Рекомендовані трубки Поліуретан, поліамід, поліетилен, нейлон
Уплотнение NBR
Додаткова інформація
Виробник HYDROSCAND
Країна виробництва Швеція

Доступні розміри

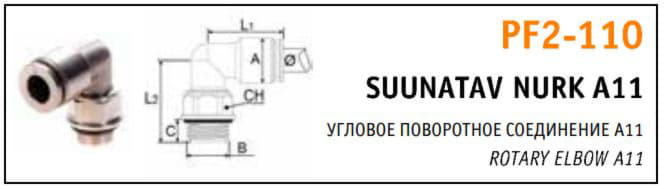

Код продукції A, мм С, мм L1, мм L2, мм СН, мм Труба, мм Резьба А
PF2110-03-01 6,5 4,5 15 14,5 9 3 mm M5
PF2110-04-01 10 4,5 18,6 20 10 4 mm M5
PF2110-04-02 10 5,5 18,6 20,5 12 4 mm G 1/8"
PF2110-04-04 9 6 18,6 23,6 13 4 mm G 1/4"
PF2110-05-01 9,5 4 19,5 14,5 9 5 mm M5
PF2110-05-02 9,5 6 20 20 13 5 mm G 1/8"
PF2110-05-04 9,5 6,5 20 23 13 5 mm G 1/4"
PF2110-06-01 12 4,5 20,3 20,3 10 6 mm M5
PF2110-06-02 12 5,5 20,3 21 12 6 mm G 1/8"
PF2110-06-04 12 6,9 20,3 20,9 14 6 mm G 1/4"
PF2110-08-02 14 5,5 23,3 22,5 12 8 mm G 1/8"
PF2110-08-04 14 6,9 23,3 22,4 14 8 mm G 1/4"
PF2110-08-06 14 8,2 23,3 24,2 17 8 mm G 3/8"
PF2110-10-04 17 6,9 27,3 25,4 14 10 mm G 1/4"
PF2110-10-06 17 8,2 27,3 28,7 17 10 mm G 3/8"
PF2110-10-08 17 9,2 27,3 29,2 17 10 mm G 1/2"
PF2110-12-04 20 6,9 30,4 27,4 14 12 mm G 1/4"
PF2110-12-06 20 8,2 30,4 28,7 17 12 mm G 3/8"
PF2110-12-08 20 9,2 30,4 29,2 17 12 mm G 1/2"
PF2110-14-06 21 7,5 32 28,5 20 14 mm G 3/8"
PF2110-14-08 20 11 32 33,5 20 14 mm G 1/2"
