Артикул: 5545-06 saveЗберігти сторінку у PDF

Наявність на складі: Є в наявності

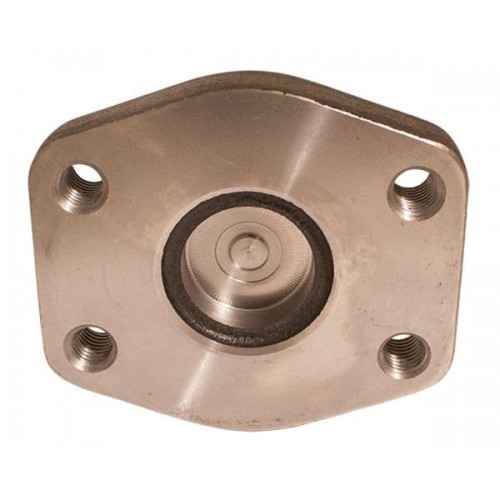

Фланець центральний з боковим підключенням G BSP SAE J518 Код 62 SAE 6000

Всі фланці виготовляють відповідно до вимог стандарту SAE J518. Код 62 позначає параметри, такі, які також визначаються як 6000 фунтів / кв. дюйм.

Ціну уточнюйте по телефону або у заявці за допомогою кнопки

Опис

Компанія «Гідросканд» пропонує один з найширших асортиментів кріплень для фланцевих з'єднань SAE J518.



Фланець центральний з боковим підключенням G BSP SAE J518 Код 62 SAE 6000



Фланці Hydroscand включають в себе всі види фланців від роздільних до різьбових фланців, а також приварних фланців. Фланці SAE використовуються в системах високого тиску, а також в системах з імпульсними стрибками. Виробляються відповідно до ISO 6162 / SAE J518 код 61 і 62. Код 61 відповідає тиску 3000 psi. код 62 відповідає тиску 41,4 МПа (6000 psi). Багато фланців доступно у виконанні з нержавіючої стали.

Фітинги НЕ різьбові з'єднуються за допомогою фланця. Вони отримали позначення sf фітинги, відповідають вимогам стандарту SAE J516 / J518. Розроблено в США для підключення гнучких шлангів до гідронасосів. Сам стандарт sf включає фітинги sfl (легкі, 3000 psi) і фітинги sfs (важкі, 6000 psi). Різниться sf фітінг по тиску (psi), на яке він розрахований.

Для дуже потужної дорожньої техніки фітинги sfs sfl виявилися слабкими, і був введений стандарт sfs supercat (9000 psi) з посиленою тарілкою. З'єднання здійснюється болтами через скобу - затиск.

Герметичність з'єднання забезпечується прокладкою з гуми або іншого матеріалу. Прокладка - кільце вставляється в фітінг sfl, фітінг sfs1 і фітінг sfs2, для чого виконана спеціальна проточка. Кільце поставляється окремо, купити його можна в різному виконанні.

Матеріал, з якого виготовляються sf фітинги - сталь різних марок. Для протидії корозійної середовищі використовується арматура зі сталі нержавіючої. На чорний метал наноситься гальванічне покриття.



Технічні характеристики



Характеристики
Стандарт SAE J518 / ISO 6162
Матеріал сталь
Додаткова інформація
Виробник HYDROSCAND
Країна виробництва Швеція

Доступні розміри

Код продукції Опис Розмір фланця Різьба G Вага, кг
5545-06-12 D402 SAE6 G 3/4" G 1/8" 0,4
5545-06-12-90 D402 SAE6 G 3/4" G 1/4" 0,4
5545-06-16 D403 SAE6 G 1" G 1/8" 0,7
5545-06-16-90 D403 SAE6 G 1" G 1/4" 0,7
5545-06-20 D404 SAE6 G 1 1/4" G 1/8" 1
5545-06-20-90 D404 SAE6 G 1 1/4" G 1/4" 1
5545-06-24 D405 SAE6 G 1 1/2" G 1/8" 1,55
5545-06-24-90 D405 SAE6 G 1 1/2" G 1/4" 1,55
5545-06-32 D406 SAE6 G 2" G 1/8" 2,57
