Артикул: 5546-00 saveЗберігти сторінку у PDF

Наявність на складі: Є в наявності

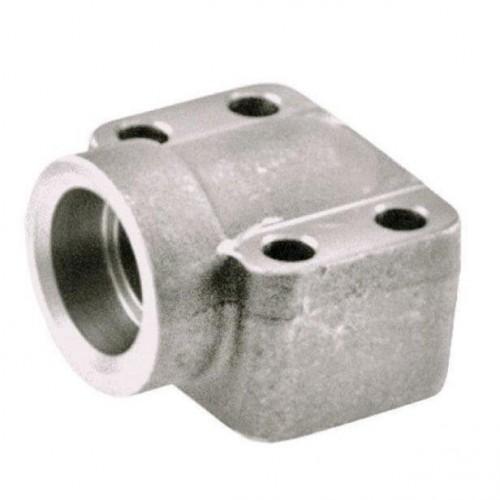

Фланець приварний мама кут 90 ° SAE J518 Код 61 SAE 3000

Всі фланці виготовляють відповідно до вимог стандарту SAE J518. Код 61 позначає параметри, такі, які також визначаються як 3000 фунтів / кв. дюйм.

Ціну уточнюйте по телефону або у заявці за допомогою кнопки

Опис

Компанія «Гідросканд» пропонує один з найширших асортиментів кріплень для фланцевих з'єднань SAE J518.



Фланець приварний мама кут 90 ° SAE J518 Код 61 SAE 3000



Фланці Hydroscand включають в себе всі види фланців від роздільних до різьбових фланців, а також приварних фланців. Фланці SAE використовуються в системах високого тиску, а також в системах з імпульсними стрибками. Виробляються відповідно до ISO 6162 / SAE J518 код 61 і 62. Код 61 відповідає тиску 3000 psi. код 62 відповідає тиску 41,4 МПа (6000 psi). Багато фланців доступно у виконанні з нержавіючої стали.

Фітинги НЕ різьбові з'єднуються за допомогою фланця. Вони отримали позначення sf фітинги, відповідають вимогам стандарту SAE J516 / J518. Розроблено в США для підключення гнучких шлангів до гідронасосів. Сам стандарт sf включає фітинги sfl (легкі, 3000 psi) і фітинги sfs (важкі, 6000 psi). Різниться sf фітінг по тиску (psi), на яке він розрахований.

Для дуже потужної дорожньої техніки фітинги sfs sfl виявилися слабкими, і був введений стандарт sfs supercat (9000 psi) з посиленою тарілкою. З'єднання здійснюється болтами через скобу - затиск.

Герметичність з'єднання забезпечується прокладкою з гуми або іншого матеріалу. Прокладка - кільце вставляється в фітінг sfl, фітінг sfs1 і фітінг sfs2, для чого виконана спеціальна проточка. Кільце поставляється окремо, купити його можна в різному виконанні.

Матеріал, з якого виготовляються sf фітинги - сталь різних марок. Для протидії корозійної середовищі використовується арматура зі сталі нержавіючої. На чорний метал наноситься гальванічне покриття.



Технічні характеристики



Характеристики
Стандарт SAE J518 / ISO 6162
Матеріал сталь
Додаткова інформація
Виробник HYDROSCAND
Країна виробництва Швеція

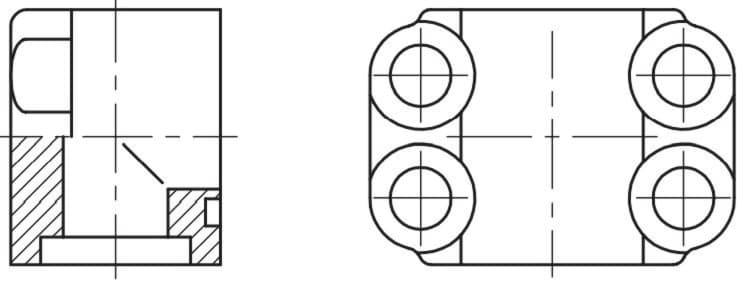

Доступні розміри

Код продукції Опис Розмір фланця ØDзовн, мм ØDвн, мм Вага, кг
5546-00-12 AFS-200/90S SAE3 3/4" 27,2 19,0 0,52
5546-00-16 AFS-202/90S SAE3 1" 34,0 25,0 0,87
5546-00-20 AFS-204/90S SAE3 1 1/4" 42,8 32,0 1,4
5546-00-24 AFS-206/90S SAE3 1 1/2" 48,6 38,0 2,15
5546-00-32 AFS-208/90S SAE3 2" 61,0 51,0 3,34
