Артикул: 5548-00 saveЗберігти сторінку у PDF

Наявність на складі: Є в наявності

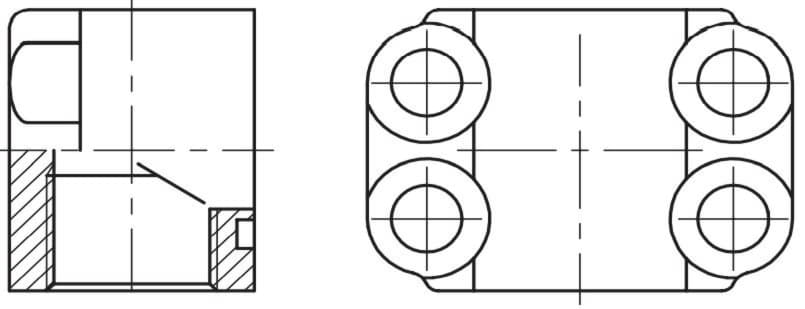

Фланець різьбовий кут 90 ° G BSP SAE J518 Код 61 SAE 3000

Всі фланці виготовляють відповідно до вимог стандарту SAE J518. Код 61 позначає параметри, такі, які також визначаються як 3000 фунтів / кв. дюйм.

Ціну уточнюйте по телефону або у заявці за допомогою кнопки

Опис

Компанія «Гідросканд» пропонує один з найширших асортиментів кріплень для фланцевих з'єднань SAE J518.



Фланець різьбовий кут 90 ° G BSP SAE J518 Код 61 SAE 3000



Фланці Hydroscand включають в себе всі види фланців від роздільних до різьбових фланців, а також приварних фланців. Фланці SAE використовуються в системах високого тиску, а також в системах з імпульсними стрибками. Виробляються відповідно до ISO 6162 / SAE J518 код 61 і 62. Код 61 відповідає тиску 3000 psi. код 62 відповідає тиску 41,4 МПа (6000 psi). Багато фланців доступно у виконанні з нержавіючої стали.

Фітинги НЕ різьбові з'єднуються за допомогою фланця. Вони отримали позначення sf фітинги, відповідають вимогам стандарту SAE J516 / J518. Розроблено в США для підключення гнучких шлангів до гідронасосів. Сам стандарт sf включає фітинги sfl (легкі, 3000 psi) і фітинги sfs (важкі, 6000 psi). Різниться sf фітінг по тиску (psi), на яке він розрахований.

Для дуже потужної дорожньої техніки фітинги sfs sfl виявилися слабкими, і був введений стандарт sfs supercat (9000 psi) з посиленою тарілкою. З'єднання здійснюється болтами через скобу - затиск.

Герметичність з'єднання забезпечується прокладкою з гуми або іншого матеріалу. Прокладка - кільце вставляється в фітінг sfl, фітінг sfs1 і фітінг sfs2, для чого виконана спеціальна проточка. Кільце поставляється окремо, купити його можна в різному виконанні.

Матеріал, з якого виготовляються sf фітинги - сталь різних марок. Для протидії корозійної середовищі використовується арматура зі сталі нержавіючої. На чорний метал наноситься гальванічне покриття.



Технічні характеристики



Характеристики
Стандарт SAE J518 / ISO 6162
Матеріал сталь
Додаткова інформація
Виробник HYDROSCAND
Країна виробництва Швеція

Доступні розміри

Код продукції Опис Розмір фланця Різьба Вага, кг
5548-00-12 AFS-200/90G SAE3 3/4" G 3/4" 0,52
5548-00-16 AFS-202/90G SAE3 1" G 1" 0,87
5548-00-20 AFS-204/90G SAE3 1 1/4" G 1 1/4" 1,35
5548-00-24 AFS-206/90G SAE3 1 1/2" G 1 1/2" 2,15
5548-00-32 AFS-208/90G SAE3 2" G 2" 3,7
5548-00-40 AFS-210/90G SAE3 2 1/2" G 2 1/2" 8,2
