Манометр, вакуометр гліцериновий Ø100 мм з підключенням ззаду G 1/2 " Манометр, вакуометр гліцериновий Ø100 мм з підключенням ззаду G 1/2 "
Манометр, вакуометр гліцериновий Ø100 мм з підключенням ззаду G 1/2 "
Манометр, вакуометр гліцериновий Ø100 мм з підключенням ззаду G 1/2 "

Артикул: 8360-04 saveЗберігти сторінку у PDF

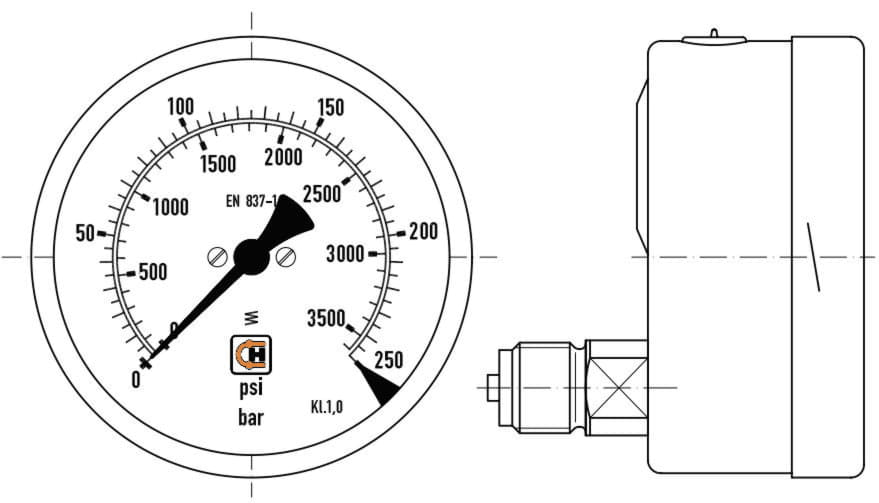

Манометр, вакуометр гліцериновий Ø100 мм з підключенням ззаду G 1/2 "

Манометр гліцериновий вібростійкий - призначення: контроль тиску в необхідному місці гідросистеми.

Ціну уточнюйте по телефону або у заявці за допомогою кнопки

Опис

Компанія «Гідросканд» пропонує один з найширших асортиментів гідравлічної запірної арматури.



Манометр, вакуометр гліцериновий Ø100 мм з підключенням ззаду G 1/2 "



ДАНИЙ ТОВАР ПОСТАВЛЯЄТЬСЯ ТІЛЬКИ ПІД ЗАМОВЛЕННЯ, ДЕТАЛІ УТОЧНЮЙТЕ У МЕНЕДЖЕРА



Механічні манометри призначені для вимірювання надлишкового (тобто різниці між абсолютним і атмосферним тиском, коли абсолютний тиск більше атмосферного), абсолютного і диференціального тиску рідин і газів. Компанія HYDROSCAND поставляє манометри з гідрозаполненіем корпусу (наповнення гліцерином), який знижує вплив вібрацій і пульсацій на показання приладу і тим самим подовжує його термін служби.



Гліцериновий манометр для вимірювання тиску - це бездоганна точність налаштувань.

Механічний манометр належить до мінімального набору засобів, потрібних для контролю технічного стану системи.
Манометр гідравлічний: особливості конструкції



Манометри гідравлічні, представлені в каталозі нашої компанії, належать до вібростійким видам манометрів і відповідають стандарту EN 837-1. Вони сконструйовані таким чином, щоб мінімізувати вплив пульсацій і коливань на показання приладу, в результаті чого досягається виняткова точність вимірів і продовжується термін служби обладнання.

Наші манометри - це манометри з трубкою Бурдона.
Принцип дії манометра заснований на зрівноважуванні вимірюваного тиску силою пружної деформації трубчастої пружини або більш чутливою двохпластинчаста мембрани, один кінець якої запаяний в тримач, а інший через тягу пов'язаний з трібко-секторних механізмом, що перетворює лінійне переміщення пружного чутливого елемента в круговий рух показує стрілки.



Під тиском середовища консольно розташований кінець трубки Бурдона переміщається - трубка намагається випростатися. Величина цього переміщення пропорційна величині тиску. Нескладна важеля левередж надає руху стрілку, що вказує на шкалі приладу величину тиску.

Характеристики
Діаметр циферблату 100 мм
Давление, Бар від -1 до 1000,0
Особливості Заповнений гліцерином
Підключення ззаду
Рабочая температура від -20 до +60 °C
Резьба G 1/2"
Стандарт EN837-1. Клас точності: 1,6.
Додаткова інформація
Виробник HYDROSCAND
Країна виробництва Швеція

Доступні розміри

МАНОМЕТРМ

Код продукції Діаметр циферблату Діапазон тиску, БАР Різьба підключення (ISO 228)
8360-04-003 100 мм 0 - 2,5 G 1/2"
8360-04-004 100 мм 0 - 4,0 G 1/2"
8360-04-006 100 мм 0 - 6,0 G 1/2"
8360-04-007 100 мм 0 - 7,0 G 1/2"
8360-04-009 100 мм 0 - 1,0 G 1/2"
8360-04-011 100 мм 0 - 1,6 G 1/2"
8360-04-01 100 мм 0 - 10,0 G 1/2"
8360-04-016 100 мм 0 - 16,0 G 1/2"
8360-04-025 100 мм 0 - 25 G 1/2"
8360-04-04 100 мм 0 - 40,0 G 1/2"
8360-04-06 100 мм 0 - 60,0 G 1/2"
8360-04-10 100 мм 0 - 100,0 G 1/2"
8360-04-16 100 мм 0 - 160,0 G 1/2"
8360-04-25 100 мм 0 - 250,0 G 1/2"
8360-04-31 100 мм 0 - 315,0 G 1/2"
8360-04-40 100 мм 0 - 400,0 G 1/2"
8360-04-60 100 мм 0 - 600,0 G 1/2"
8360-04-100 100 мм 0 - 1000,0 G 1/2"

ВАКУОМЕТРМ

Код продукції Діаметр циферблату Діапазон тиску, БАР Різьба підключення (ISO 228)
8360-04-001 100 мм -1 - 0,0 G 1/2"
8360-04-002 100 мм -1 - 5,0 G 1/2"
8360-04-005 100 мм -1 - 3,0 G 1/2"
8360-04-008 100 мм -1 - 1,5 G 1/2"
8360-04-013 100 мм -1 - 9,0 G 1/2"
8360-04-014 100 мм -1 - 15,0 G 1/2"
