Артикул: 7601 saveЗберігти сторінку у PDF

Наявність на складі: Є в наявності

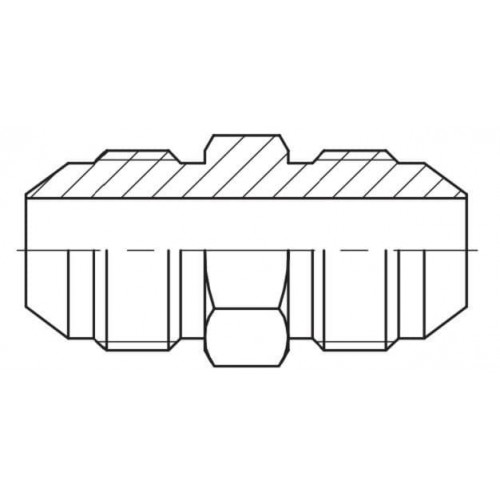

Адаптер прямий зовнішня різьба JIC - JIC, J G.

Адаптер прямий зовнішня різьба JIC - JIC, J G. Стандарт різьблення UNF

Ціну уточнюйте по телефону або у заявці за допомогою кнопки

Опис

Компанія «Гідросканд» пропонує один з найширших асортиментів гідравлічних адаптерів і з'єднувачів в промисловості.



Адаптер прямий зовнішня різьба JIC - JIC, J G. Стандарт різьблення UNF (американський стандарт).



З'єднання JIC (Joint Industrial Council, американський стандарт) за стандартом Автомобільного інженерного товариства (SAE J514) і ISO 8434-2: 2007 за дюймовими різьбами і кутом конуса ущільнення 37 °. Штуцер JIC має циліндричну різьбу і зовнішній конус 37 °. Фітинг JIC має накидну гайку з циліндровим різьбленням і внутрішній конус 37 °.

Підключення фітингів типу JIC бере початок в області техніки трубних з'єднань і було розроблено в США в 50-і роки для з'єднань труб отбортовкой.
Фітинги JIC можна легко дізнатися по характерному ущільнювача конусу, він особливо помітний на фітингах із зовнішнім різьбленням. Підключення фітингів JIC до шлангів або труб часто називають також з'єднанням JIC-74 °. Ці серії фітингів мають американську різьблення типу UN / UNF для зовнішньої і внутрішньої різьби. UNF / UTS (Unified Thread Standard) - дюймова циліндрична різьба широко поширена в США І Канади.

Технічні характеристики

Характеристики
Виконання прямий
Обробка поверхні Хромування відповідно з с Fe/Zn 8 P1T
Тип ущільнення конус 74°
Матеріал Сталь BS 970 230Mo7Pb Din 1.0718 SIS 1914-04
Додаткова інформація
Виробник HYDROSCAND
Країна виробництва Швеція

Доступні розміри

Код продукції Тип Розмір труби 1 Різьба 1 Розмір труби 2 Різьба 2
7601-07-07 J G 6 7/16" - 20 UNF 6 7/16" - 20 UNF
7601-07-08 J G 6 7/16" - 20 UNF 8 1/2" - 20 UNF
7601-07-09 J G 6 7/16" - 20 UNF 10 9/16" - 18 UNF
7601-07-14 J G 6 7/16" - 20 UNF 14,15,16 7/8" - 14 UNF
7601-08-08 J G 8 1/2" - 20 UNF 8 1/2" - 20 UNF
7601-08-09 J G 8 1/2" - 20 UNF 10 9/16" - 18 UNF
7601-08-12 J G 8 1/2" - 20 UNF 12 3/4" - 16 UNF
7601-08-14 J G 8 1/2" - 20 UNF 14,15,16 7/8" - 14 UNF
7601-09-09 J G 10 9/16" - 18 UNF 10 9/16" - 18 UNF
7601-09-12 J G 10 9/16" - 18 UNF 12 3/4" - 16 UNF
7601-09-14 J G 10 9/16" - 18 UNF 14,15,16 7/8" - 14 UNF
7601-09-17 J G 10 9/16" - 18 UNF 18,20 1. 1/16" - 12 UNF
7601-12-12 J G 12 3/4" - 16 UNF 12 3/4" - 16 UNF
7601-12-14 J G 12 3/4" - 16 UNF 14,15,16 7/8" - 14 UNF
7601-12-17 J G 12 3/4" - 16 UNF 18,20 1. 1/16" - 12 UNF
7601-14-14 J G 14,15,16 7/8" - 14 UNF 14,15,16 7/8" - 14 UNF
7601-14-17 J G 14,15,16 7/8" - 14 UNF 18,20 1. 1/16" - 12 UNF
7601-14-21 J G 14,15,16 7/8" - 14 UNF 25 1. 5/16" - 12 UNF
7601-17-17 J G 18,20 1. 1/16" - 12 UNF 18,20 1. 1/16" - 12 UNF
7601-17-19 J G 18,20 1. 1/16" - 12 UNF 22 1. 3/16" - 12 UNF
7601-17-21 J G 20 1. 1/16" - 12 UNF 25 1. 5/16" - 12 UNF
7601-19-19 J G 22 1. 3/16" - 12 UNF 22 1. 3/16" - 12 UNF
7601-19-21 J G 22 1. 3/16" - 12 UNF 25 1. 5/16" - 12 UNF
7601-21-21 J G 25 1. 5/16" - 12 UNF 25 1. 5/16" - 12 UNF
7601-21-26 J G 25 1. 5/16" - 12 UNF 30,32 1. 5/8" - 12 UNF
7601-26-26 J G 30,32 1. 5/8" - 12 UNF 30,32 1. 5/8" - 12 UNF
7601-26-30 J G 30,32 1. 5/8" - 12 UNF 38 1. 7/8" - 12 UNF
7601-30-30 J G 38 1. 7/8" - 12 UNF 38 1. 7/8" - 12 UNF
7601-40-40 J G 50 2. 1/2" - 12 UNF 50 2. 1/2" - 12 UNF
