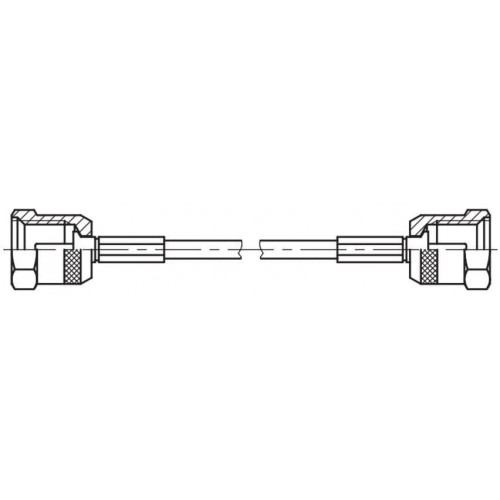

Рукав для з'єднання двох контрольних точок - Фото №1
Рукав для з'єднання двох контрольних точок - Фото №1

Артикул: 8309 saveЗберігти сторінку у PDF

Наявність на складі: Є в наявності

Рукав для з'єднання двох контрольних точок

Випробувальний ніпель з з'єднанням М 16х2 доступні з найпоширенішими різьбами для підключення.

Ціну уточнюйте по телефону або у заявці за допомогою кнопки

Опис

Компанія «Гідросканд» пропонує один з найширших асортиментів гідравлічних адаптерів і з'єднувачів в промисловості.



Рукав для з'єднання двох контрольних точок





Контрольні точки Test Port Quick Coupling забезпечують просте і швидке підключення електронного або механічного Системи вимірювання і регістрацііізмерітельного обладнання. Чекпоінти встановлюються в гідравлічній системі на постійні місця установки в точках, де для технічного обслуговування або тестування потрібно вимірювання тиску. Контрольні точки використовуються для контролю і регулювання тиску, в потокової системі, в місці, де вимірювання тиску вимагає обслуговування і перевірки. Зворотний клапан відкривається при з'єднанні системи з манометром. Різьбове з'єднання дозволяє приєднувати контрольну точку в працюючій системі і під тиском.

Запобіжний ковпачок з внутрішнім різьбленням захищає муфту від забруднення і пошкодження. Конструкція вузла підключення забезпечує безпечне підключення до гідросистеми знаходиться в робочому стані під тиском до 400 бар. У ряді випадків testport може замінювати перемикач манометра. Для спрощення системи і виключення Адаптери манометровспецального адаптера манометра існують контрольні точки відразу з портом для маномета.



Тест-порт може використовуватися як Сполуки швидко для гідравлічних систем БРС в гідросистемі з малим потоком.

Вимірювальні адаптери контрольна точка мають різноманітні виконання і можуть підключатися практично в будь-яку систему.

Характеристики
Материал штуцера Сталь
Рабочая температура -25°.........+230°C (Viton) -30°.........+125°C (NBR)
Резьба М16х2,0
Стандарт ISO 228
Тип использования рукав для виміру тиску контрольної точки
Тип ущільнення контрольна точка
Додаткова інформація
Виробник HYDROSCAND
Країна виробництва Швеція

Доступні розміри





Код продукції Тип Довжина, мм PN, номінальний тиск, БАР
8309-02-00 вимірювальний рукав 200 630
8309-03-00 вимірювальний рукав 300 630
8309-04-00 вимірювальний рукав 400 630
8309-06-00 вимірювальний рукав 600 630
8309-08-00 вимірювальний  рукав 800 630
8309-10-00 вимірювальний рукав 1000 630
8309-15-00 вимірювальний рукав 1500 630
8309-20-00 вимірювальний рукав 2000 630
8309-25-00 вимірювальний рукав 2500 630
8309-32-00 вимірювальний рукав 3200 630
8309-40-00 вимірювальний  рукав 4000 630
8309-50-00 вимірювальний  рукав 5000 630
