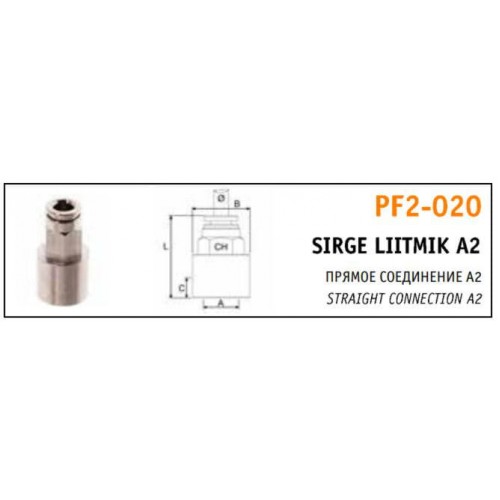

Фитинг цанговый push-in прямой с внутренней резьбой - Фото №1
Фитинг цанговый push-in прямой с внутренней резьбой - Фото №1

Артикул: pf2020 saveСохранить в PDF

Наличие на складе: Есть в наличии

Фитинг цанговый push-in прямой с внутренней резьбой

Пневматические цанговые фитинги используются в различных системах автоматизации. Это небольшое устройство предназначено для соединения трубок одного и разного диаметра между собой.

Цену на товар уточняйте по телефону или оставьте заявку с помощью кнопки

Описание

Компания «Гидросканд» предлагает один из самых широких ассортиментов пневматических фитингов в промышленности.



Фитинг цанговый push-in прямой с внутренней резьбой



Пневматические цанговые фитинги используются в различных системах автоматизации. Это небольшое устройство предназначено для соединения трубок одного и разного диаметра между собой.

Цанговые фитинги выпускаются из разных материалов, в основном это пластик и металл. Позволяет очень быстро осуществлять соединение, а также замену различных трубок между собой. Имеют высокую степень уплотнения, выдерживают высокие показатели давления. Также это устройство носит название «быстросъем».

Итальянские быстросъемы считаются одними из наиболее удобных, практичных и долговечных. Учитывая их привлекательную стоимость в нашем интернет-магазине, это отличное коммерческое предложение как для новых устройств и автоматического пневмооборудования, так и для ремонта.

Строенние цангового фитинга: 1) корпус; 2) Отпускающее кольцо; 3) Воротник; 4) Выступ; 5) Опорное кольцо; 6) Уплотнение.

Быстросъемные цанговые фитинги являются неотъемлемой частью пневматической системы, обеспечивающей герметичное соединение трубок магистрали. Существует множество конструктивных исполнений фитингов, заточенных под определенные цели и задачи. Среди наиболее распространенных: прямые соединители (муфты), уголки, T-образные и Y-образные разветвители, угловые фитинги и адаптеры.
Особенности цанговой конструкции заключаются в зубчатом быстроразъемном зажиме, обеспечивающем быстрое и надежное соединение трубок.
Среди пневматических фитингов представлены модели с метрической резьбой M5 и M6 и также с дюймовой резьбой. Цилиндрические соединители укомплектованы уплотнительными кольцами, в то время как, конические фитинги применяются совместно фторопластовой лентой или другими резьбовыми уплотнителями.

Мы работаем с предприятиями различной формы собственности как по наличному, так и по безналичному расчету.

Характеристики
Корпус Никелированная латунь
Рабочая температура от -20°С до +70°С
Рабочее давление бар от -0,99 до 16
Рекомендуемые трубки Полиуретан, полиамид, полиэтилен, нейлон
Уплотнение NBR
Дополнительная информация
Производитель HYDROSCADN
Страна производства Швеция

Доступные размеры

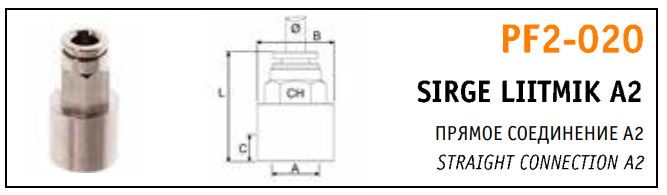

Код продукции B, мм С, мм L, мм СН, мм Труба, мм Резьба А
PF2020-04-02 12 6,5 26,4 9 4 mm G 1/8"
PF2020-04-04 17 10 29,5 9 4 mm G 1/4"
PF2020-05-02 12 6,5 27 10 5 mm G 1/8"
PF2020-05-04 16 10 30 10 5 mm G 1/4"
PF2020-06-02 12 6,5 28,3 11 6 mm G 1/8"
PF2020-06-04 16 11 25,8 17 6 mm G 1/4"
PF2020-08-02 12 6,5 28,5 13 8 mm G 1/8"
PF2020-08-04 16 11 26,9 17 8 mm G 1/4"
PF2020-10-04 16 10 32 16 10 mm G 1/4"
PF2020-10-06 20 13 38 20 10 mm G 3/8"
