Артикул: 7659
Зберігти сторінку у PDF
Наявність на складі: Є в наявності

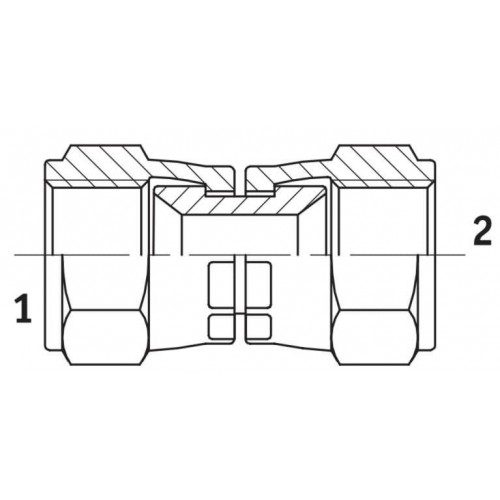

Адаптер прямий внутрішнє різьблення JIC - JIC, J GIІ
Адаптер прямий внутрішнє різьблення JIC - JIC, J GIІ. Стандарт різьблення JIC - UNF (американський стандарт). Внутрішня різьба JIC.
Ціну уточнюйте по телефону або у заявці за допомогою кнопки
Компанія «Гідросканд» пропонує один з найширших асортиментів гідравлічних адаптерів і з'єднувачів в промисловості.
Адаптер прямий внутрішнє різьблення JIC - JIC, J GIІ. Стандарт різьблення JIC - UNF (американський стандарт). Внутрішня різьба JIC.
З'єднання JIC (Joint Industrial Council, американський стандарт) за стандартом Автомобільного інженерного товариства (SAE J514) і ISO 8434-2: 2007 за дюймовими різьбами і кутом конуса ущільнення 37 °. Штуцер JIC має циліндричну різьбу і зовнішній конус 37 °. Фітинг JIC має накидну гайку з циліндровим різьбленням і внутрішній конус 37 °.
Підключення фітингів типу JIC бере початок в області техніки трубних з'єднань і було розроблено в США в 50-і роки для з'єднань труб отбортовкой.
Фітинги JIC можна легко дізнатися по характерному ущільнювача конусу, він особливо помітний на фітингах із зовнішнім різьбленням. Підключення фітингів JIC до шлангів або труб часто називають також з'єднанням JIC-74 °. Ці серії фітингів мають американську різьблення типу UN / UNF для зовнішньої і внутрішньої різьби. UNF / UTS (Unified Thread Standard) - дюймова циліндрична різьба широко поширена в США І Канади.
| Характеристики | |
| Виконання | прямий |
| Обробка поверхні | Хромування відповідно з с Fe/Zn 8 P1T |
| Тип ущільнення | конус 74°/37° |
| Матеріал | Сталь BS 970 230Mo7Pb Din 1.0718 SIS 1914-04 |
| Додаткова інформація | |
| Виробник | HYDROSCAND |
| Країна виробництва | Швеція |
Доступні розміри
| Код продукції | Тип | Розмір труби 1 | Різьба 1 | Розмір труби 2 | Різьба 2 |
|---|---|---|---|---|---|
| 7659-07-07 | J GII | 6 | 7/16" - 20 UNF | 6 | 7/16" - 20 UNF |
| 7659-07-09 | J GII | 6 | 7/16" - 20 UNF | 10 | 9/16" - 18 UNF |
| 7659-08-08 | J GII | 8 | 1/2" - 20 UNF | 8 | 1/2" - 20 UNF |
| 7659-09-09 | J GII | 10 | 9/16" - 18 UNF | 10 | 9/16" - 18 UNF |
| 7659-12-12 | J GII | 12 | 3/4" - 16 UNF | 12 | 3/4" - 16 UNF |
| 7659-14-14 | J GII | 14,15,16 | 7/8" - 14 UNF | 14,15,16 | 7/8" - 14 UNF |
| 7659-17-17 | J GII | 18,20 | 1. 1/16" - 12 UNF | 18,20 | 1. 1/16" - 12 UNF |
| 7659-21-21 | J GII | 25 | 1. 5/16" - 12 UNF | 25 | 1. 5/16" - 12 UNF |
