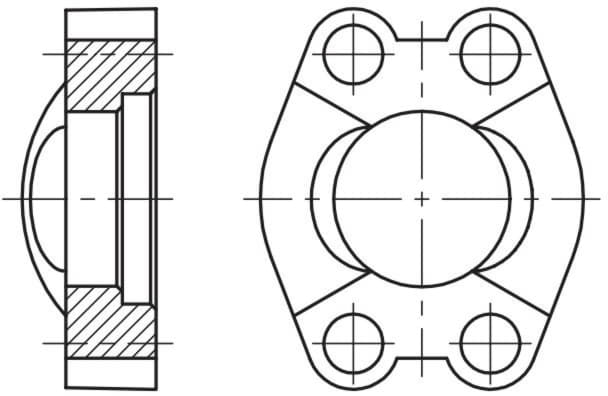

Цілісний фланцевий затиск, Контрфланець SAE J518 Код 61 SAE 3000

Компанія «Гідросканд» пропонує один з найширших асортиментів кріплень для фланцевих з'єднань SAE J518.

Цілісний фланцевий затиск, Кріплення SAE J518 Код 61 SAE 3000

Фланці Hydroscand включають в себе всі види фланців від роздільних до різьбових фланців, а також приварних фланців. Фланці SAE використовуються в системах високого тиску, а також в системах з імпульсними стрибками. Виробляються відповідно до ISO 6162 / SAE J518 код 61 і 62. Код 61 відповідає тиску 3000 psi. код 62 відповідає тиску 41,4 МПа (6000 psi). Багато фланців доступно у виконанні з нержавіючої стали.

Фітинги НЕ різьбові з'єднуються за допомогою фланця. Вони отримали позначення sf фітинги, відповідають вимогам стандарту SAE J516 / J518. Розроблено в США для підключення гнучких шлангів до гідронасосів. Сам стандарт sf включає фітинги sfl (легкі, 3000 psi) і фітинги sfs (важкі, 6000 psi). Різниться sf фітінг по тиску (psi), на яке він розрахований.

Для дуже потужної дорожньої техніки фітинги sfs sfl виявилися слабкими, і був введений стандарт sfs supercat (9000 psi) з посиленою тарілкою. З'єднання здійснюється болтами через скобу - затиск.

Герметичність з'єднання забезпечується прокладкою з гуми або іншого матеріалу. Прокладка - кільце вставляється в фітінг sfl, фітінг sfs1 і фітінг sfs2, для чого виконана спеціальна проточка. Кільце поставляється окремо, купити його можна в різному виконанні.

Матеріал, з якого виготовляються sf фітинги - сталь різних марок. Для протидії корозійної середовищі використовується арматура зі сталі нержавіючої. На чорний метал наноситься гальванічне покриття.
