Артикул: 8070 Зберігти сторінку у PDF
Наявність на складі: Є в наявності

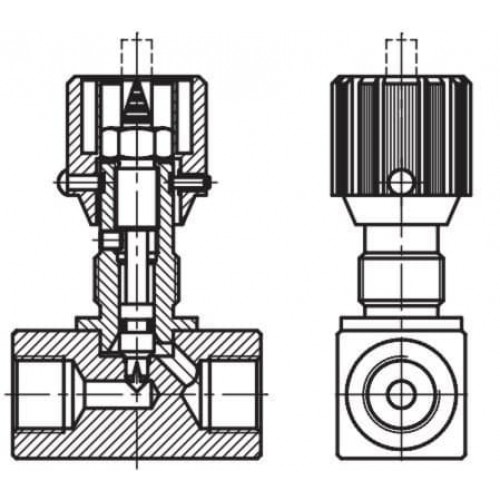

Дросель гідравлічний, внутрішнє різьблення G (BSP)
Дросель застосовується замість застарілих вентелей, і характеризуються боее "тонким" і плавним управлінням і більш високою надійністю і великим терміном служби.
Ціну уточнюйте по телефону або у заявці за допомогою кнопки
Компанія «Гідросканд» пропонує один з найширших асортиментів запірної арматури.
Дросель гідравлічний, внутрішнє різьблення G (BSP)
Гідродросель - це пристрій, що встановлює певний зв'язок між перепадом тиску до і після дроселя і пропускається витратою. Гідравлічні дроселі є важливим елементом гідравлічних пристроїв: запобіжних клапанів непрямої дії, гідропідсилювачів, манометрів, датчиків тиску і т.д.
За допомогою дроселя можна регулювати швидкість руху робочого органу шляхом зменшення подачі робочої рідини за допомогою звуження діаметра умовного проходу (ДУ). Даний клапан використовується для тонкого налаштування, тобто їм можна регулювати витрата на кілька відсотків. А при значному завужені відбувається зростання тиску і нагрівання масла в системі. Найчастіше дросель виготовляється зі зворотним клапаном, що дозволяє йому пропускати Гидрожідкость в одному напрямку і забезпечувати дросселирование. Це зручно, коли в одному напрямку робочий орган повинен рухатися з максимальною швидкістю, а в протилежному - необхідно організувати пригальмовування.
В першу чергу гідродросель встановлюють для того, щоб регулювати швидкість руху робочого органу. Втім, конструкція дозволяє застосовувати його і в інших цілях. Так, за допомогою гідродроселя зі зворотним клапаном можна забезпечити плавне гальмування гідроциліндра під час повернення в початкове положення.
Характеристики | |
Витрата | 30 л/хв |
Покрытие | Гальваніка |
Резьба | дюймова G BSP |
Робочий тиск | до 350 бар |
Тип | Дроссель |
Матеріал | сталь |
Додаткова інформація | |
Виробник | HYDROSCAND |
Країна виробництва | Швеція |

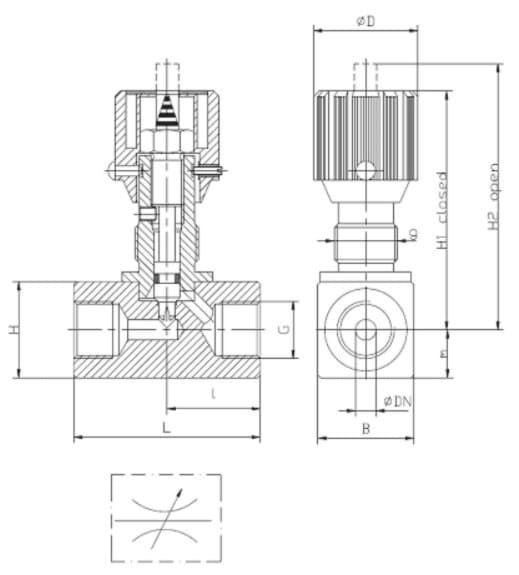

Доступні розміри
Код продукції | Опис | Різьба | DN, мм | L, мм | I, мм | H, мм | m, мм | D, мм | B, мм | H1, мм | H2, мм |
---|---|---|---|---|---|---|---|---|---|---|---|
8070-02-02 | 8070 G IF | G 1/8 | 6 | 38 | 19 | 18 | 8 | 24 | 16 | 51 | 56 |
8070-04-04 | 8070 G IF | G 1/4 | 8 | 48 | 24 | 27 | 12,5 | 29 | 25 | 65 | 71 |
8070-06-06 | 8070 G IF | G 3/8 | 10 | 58 | 29 | 32 | 15 | 29 | 30 | 68 | 75 |
8070-08-08 | 8070 G IF | G 1/2 | 12 | 68 | 34 | 38,5 | 17,5 | 38 | 35 | 82 | 92 |
8070-12-12 | 8070 G IF | G 3/4 | 16 | 78 | 39 | 48,5 | 22,5 | 38 | 45 | 96 | 106 |
