Артикул: 4413
Зберігти сторінку у PDF
Наявність на складі: Є в наявності

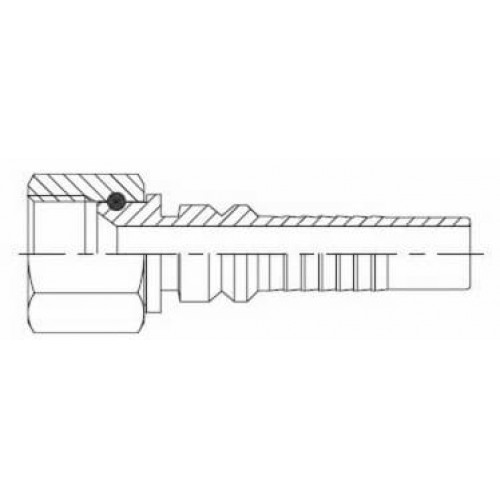

ФІТИНГ DKJ 0° JIC (UNF-РІЗЬБЛЕННЯ) INTERLOCK
Фітинг DKJ 0° JIC, поворотний, уніфікована різьба, конічне ущільнення 74°. Стандарт SAE J514. З блокуючим замком типу INTERLOCK.
Ціну уточнюйте по телефону або у заявці за допомогою кнопки
Компанія «Гідросканд» пропонує один з найширших асортиментів гідравлічних фітингів в промисловості.
Фітинг JIC з блокуючим замком (INTERLOCK) з внутрішнім різьбленням, поворотний, тип ущільнення - внутрішній конус, значення різьблення - дюйми (UNF).
Фітинг інтерлок (фітінг Interlock) призначений для опресовування навивальних (зазвичай рукав стандарту SAE100 R13, SAE100 R15 або аналогічних) РВТ із зачищенням внутрішнього і зовнішнього шару рукава високого тиску.
Принцип роботи фітинга інтерлок "Interlock" полягає в тому, що рукав фіксується і всередині, і зовні щоб утворилося дві зони: фіксуюча і ущільнююча. Фіксування відбувається в передній частині хвостової частини, де хвостовик з муфтою стискають зачищени від гуми армуючий шар. Ущільнююча частина займає більшу частину хвостової частини, і крім ущільнення так само виконує фіксування рукава з фитингом.
Правильна збірка забезпечує надійний вузол.
| Характеристики | |
| Виконання | прямий |
| Обробка поверхні | Хромування відповідно з Fe/Zn 8 P1T |
| Тип ущільнення | Внутрішній конус 74° |
| Стандарт різьби | UNF DKJ JIC |
| Додаткова інформація | |
| Виробник | Hydroscand |
| Країна виробництва | Швеція |
Доступні розміри
| Код | Ключ | Різьба |
Внутр. Ø рукава, дюйми |
| 4413-17-12 | 32 | 1 1/16"-12 UNF | 3/4 |
| 4413-21-12 | 38 | 1 5/16"-12 UNF | 3/4 |
| 4413-21-16 | 38 | 1 5/16"-12 UNF | 1 |
| 4413-26-20 | 50 | 1 5/8"-12 UNF | 1 1/4 |
| 4413-30-20 | 55 | 1 7/8"-12 UNF | 1 1/4 |
| 4413-30-24 | 55 | 1 7/8"-12 UNF | 1 1/2 |
| 4413-40-32 | 70 | 2 1/2"-12 UNF | 2 |
