Артикул: 4404
Зберігти сторінку у PDF
Наявність на складі: Є в наявності

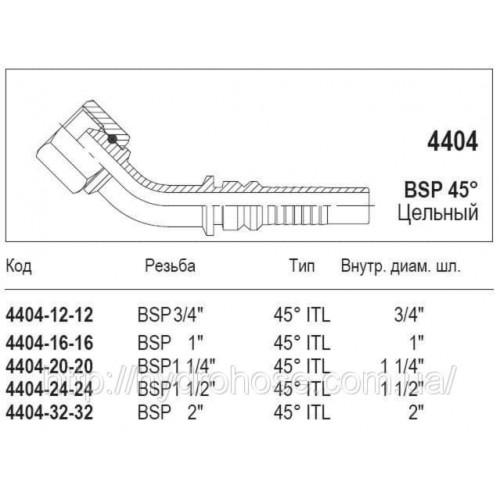

ФІТИНГ DKR BSP, INTERLOCK кутовий 45°
Фітинг BSP, внутрішнє різьблення, конічне ущільнення 60°, кутовий 45°, з блокуючим замком типу INTERLOCK.
Ціну уточнюйте по телефону або у заявці за допомогою кнопки
Компанія «Гідросканд» пропонує один з найширших асортиментів гідравлічних фітингів в промисловості.
Роз'ємний фітінг з блокуючим замком (INTERLOCK) BSP з внутрішнім різьбленням, КУТОВИЙ 45°, поворотний, тип ущільнення - зовнішній конус 60 град.
Фітинг інтерлок (фітінг Interlock) призначений для опресовування навивальних (зазвичай рукав стандарту SAE100 R13, SAE100 R15 або аналогічних) РВТ із зачищенням внутрішнього і зовнішнього шару рукава високого тиску.
Принцип роботи фітинга інтерлок "Interlock" полягає в тому, що рукав фіксується і всередині, і зовні щоб утворилося дві зони: фіксуюча і ущільнююча. Фіксування відбувається в передній частині хвостової частини, де хвостовик з муфтою стискають зачищений від гуми армуючий шар. Ущільнююча частина займає більшу частину хвостової частини, і крім ущільнення так само виконує фіксування рукава з фитингом.
Правильна збірка забезпечує надійний вузол.
| Характеристики | |
| Обробка поверхні | Хромування відповідно з Fe/Zn 8 P1T |
| Тип ущільнення | Зовнішний конус 60° |
| Матеріал | Сталь BS 970 230Mo7Pb Din 1.0718 SIS 1914-04 |
| Стандарт різьби | BSP |
| Додаткова інформація | |
| Виробник | Hydroscand |
| Країна виробництва | Швеція |
Доступні розміри
| Код | Ключ | ØID, мм | А, мм | В, мм | D3, мм | Різьба |
Внутр. Ø рукава, дюйми |
| 4403-12-12 | 32 | 14,0 | 68,0 | 32,0 | 21.0 | G 3/4" | 3/4" |
| 4403-16-16 | 38 | 19,0 | 85,0 | 36,0 | 27.0 | G 1" | 1" |
| 4403-20-20 | 50 | 25,0 | 100,0 | 43,0 | 32,0 | G 1 1/4" | G 1 1/4" |
| 4403-24-24 | 55 | 30,0 | 122,0 | 48,0 | 38,0 | G 1 1/2" | G 1 1/2" |
| 4403-32-32 | 70 | 42 | 156,0 | 56,0 | 52,0 | G 2" | G 2" |
