Артикул: 4473
Зберігти сторінку у PDF
Наявність на складі: Є в наявності

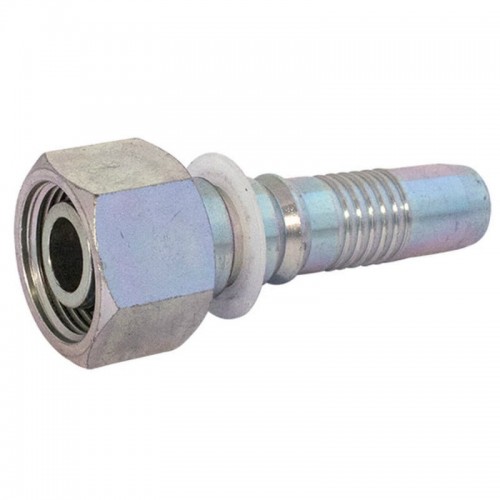

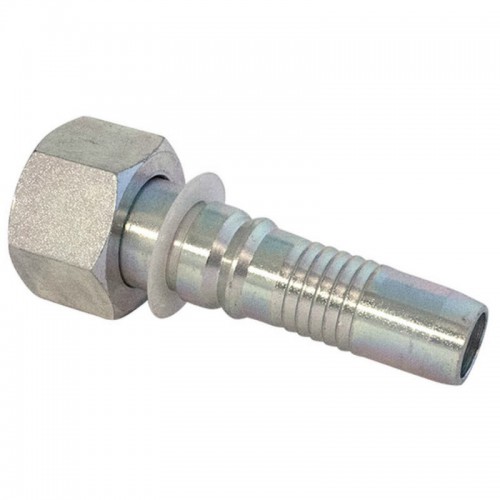

Фітинг прямий DKOS INTERLOCK

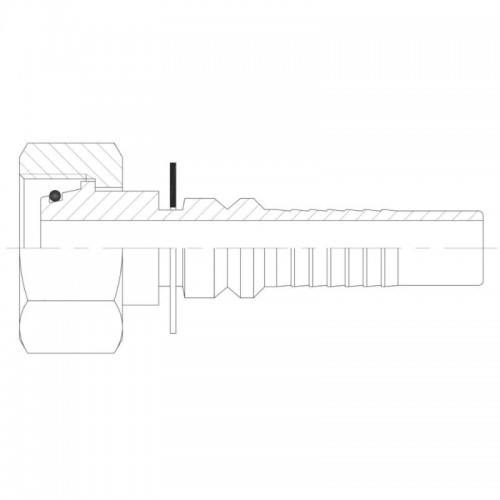

Фітинг поворотний, прямий, внутрішня М-різьблення, конічне ущільнення 24 °, з кільцем ущільнювача, накидна гайка, важка S-серія стандарт DKOS ISO 8434-1, з блокуючим замком типу INTERLOCK.
Ціну уточнюйте по телефону або у заявці за допомогою кнопки
Компанія «Гідросканд» пропонує один з найширших асортиментів гідравлічних фітингів в промисловості.
Фітинг Метричний DKOS з внутрішнім різьбленням, поворотний, тип ущільнення - зовнішній конус 24 °, важка S-серія, метрична різьба (Metric) ISO 8434-1, з блокуючим замком типу INTERLOCK.
Фітинг інтерлок (фітінг Interlock) призначений для опресовування навивальних (зазвичай рукав стандарту SAE100 R13, SAE100 R15 або аналогічних) РВТ із зачищенням внутрішнього і зовнішнього шару рукава високого тиску.
Принцип роботи фітинга інтерлок "Interlock" полягає в тому, що рукав фіксується і всередині, і зовні щоб утворилося дві зони: фіксуюча і ущільнююча. Фіксування відбувається в передній частині хвостової частини, де хвостовик з муфтою стискають зачищений від гуми армуючий шар. Ущільнююча частина займає більшу частину хвостової частини, і крім ущільнення так само виконує фіксування рукава з фитингом.
Правильна збірка забезпечує надійний вузол.
| Характеристики | |
| Виконання | Прямий |
| Обробка поверхні | Хромування відповідно з Fe/Zn 8 P1T |
| Тип ущільнення | зовнішній конус 24° |
| Матеріал | Сталь BS 970 230Mo7Pb Din 1.0718 SIS 1914-04 |
| Стандарт різьби | DKOS metric |
| Додаткова інформація | |
| Виробник | Hydroscand |
| Країна виробництва | Швеція |
Доступні розміри
| Код | Ключ | Різьба | Труба |
Внутр. діаметр рукава, дюйми |
| 4473-20-12 | 36 | M 30x2.0 | 20 mm | 3/4 |
| 4473-25-12 | 46 | M 36x2.0 | 25 mm | 3/4 |
| 4473-25-16 | 46 | M 36x2.0 | 25 mm | 1 |
| 4473-30-16 | 50 | M 42x2.0 | 30 mm | 1 |
| 4473-30-20 | 50 | M 42x2.0 | 30 mm | 1 1/4 |
| 4473-38-20 | 60 | M 52x2.0 | 38 mm | 1 1/4 |
| 4473-38-24 | 60 | M 52x2.0 | 38 mm | 1 1/2 |
