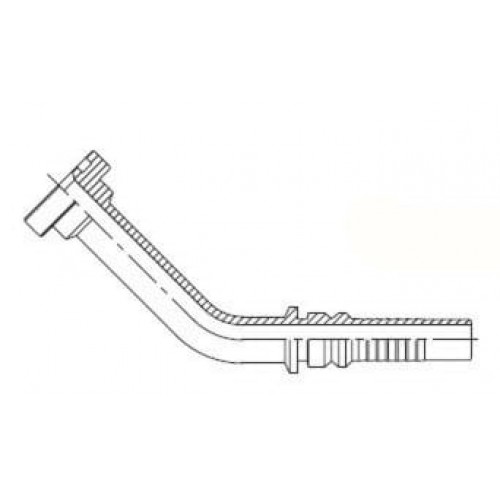

ФЛАНЦЕВИЙ ФІТИНГ ДОВГИЙ SAE6 КУТ 45°, КОД 62 INTERLOCK

Фланцеве з'єднання ДОВГЕ SAE 6000 PSI, серія S (SAE 6), кутове 45°, код 62, стандарт SAE J518, ISO 6162-1. З блокуючим замком типу INTERLOCK.

Ціну уточнюйте по телефону або у заявці за допомогою кнопки

зв'язатися з нами

Опис

Компанія «Гідросканд» пропонує один з найширших асортиментів гідравлічних фітингів в промисловості.

Обжимний фланцевий фітінг ДОВГЕ КУТОВИЙ 45°, серія S (SAE 6), код 62, стандарт SAE J518, ISO 6162-1. З блокуючим замком типу INTERLOCK.

Фітинг інтерлок (фітінг Interlock) призначений для опресовування навивальних (зазвичай рукав стандарту SAE100 R13, SAE100 R15 або аналогічних) РВТ із зачищенням внутрішнього і зовнішнього шару рукава високого тиску.

Принцип роботи фітинга інтерлок "Interlock" полягає в тому, що рукав фіксується і всередині, і зовні щоб утворилося дві зони: фіксуюча і ущільнююча. Фіксування відбувається в передній частині хвостової частини, де хвостовик з муфтою стискають зачищений від гуми армуючий шар. Ущільнююча частина займає більшу частину хвостової частини, і крім ущільнення так само виконує фіксування рукава з фитингом.

Правильна збірка забезпечує надійний вузол.

РОЗМІРИ ФЛАНЦІВ SAE J518

Характеристики
Стандарт	SAE 6000 (код 62) SAE J518
Виконання	подовжений кутовий 45°
Обробка поверхні	Хромування відповідно з Fe/Zn 8 P1T
Тип ущільнення	Торцеве ущільнення з ущільнюючим кільцем
Матеріал	Сталь BS 970 230Mo7Pb Din 1.0718 SIS 1914-04
Додаткова інформація
Виробник	Hydroscand
Країна виробництва	Швеція

Доступні розміри

Код	Розмір фланця	Внутр. Ø рукава, дюйми
4461-12-12	3/4	3/4
4461-16-16	1	1
4461-20-16	1 1/4	1
4461-20-20	1 1/4	1 1/4
4461-24-24	1 1/2	1 1/2
