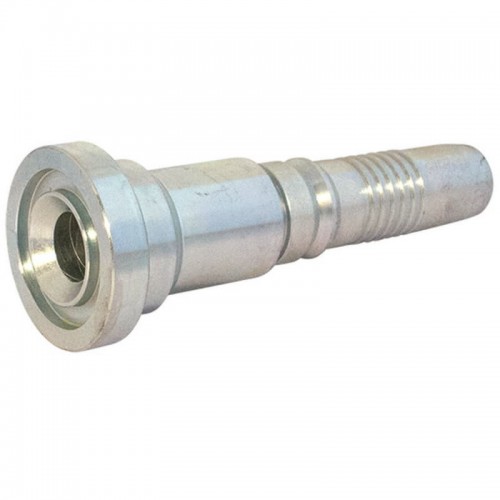

ФЛАНЦЕВИЙ ФІТИНГ SAE6 ПРЯМИЙ, КОД 62 INTERLOCK

Фланцеве з'єднання SAE 6000 PSI, серія S (SAE 6), пряме, код 62, стандарт SAE J518, ISO 6162-1. З блокуючим замком типу INTERLOCK.

Ціну уточнюйте по телефону або у заявці за допомогою кнопки

зв'язатися з нами

Опис

Компанія «Гідросканд» пропонує один з найширших асортиментів гідравлічних фітингів в промисловості.

Обжимний фланцевий фітінг прямий, серія S (SAE 6), код 62, стандарт SAE J518, ISO 6162-1. З блокуючим замком типу INTERLOCK.

Фітинг інтерлок (фітінг Interlock) призначений для опресовування навивальних (зазвичай рукав стандарту SAE100 R13, SAE100 R15 або аналогічних) РВТ із зачищенням внутрішнього і зовнішнього шару рукава високого тиску.

Принцип роботи фітинга інтерлок "Interlock" полягає в тому, що рукав фіксується і всередині, і зовні щоб утворилося дві зони: фіксуюча і ущільнююча. Фіксування відбувається в передній частині хвостової частини, де хвостовик з муфтою стискають зачищений від гуми армуючий шар. Ущільнююча частина займає більшу частину хвостової частини, і крім ущільнення так само виконує фіксування рукава з фитингом.

Правильна збірка забезпечує надійний вузол.

РОЗМІРИ ФЛАНЦІВ SAE J518

Характеристики
Стандарт	SAE 6000 (код 62) SAE J518
Виконання	прямий
Обробка поверхні	Хромування відповідно з Fe/Zn 8 P1T
Тип ущільнення	Торцеве ущільнення з ущільнюючим кільцем
Матеріал	Сталь BS 970 230Mo7Pb Din 1.0718 SIS 1914-04
Додаткова інформація
Виробник	Hydroscand
Країна виробництва	Швеція

Доступні розміри

Код	ØD2, мм	ØD1, мм	A, мм	Розмір фланця	Внутр. Ø рукава, дюйми
4453-12-12	41,3	14,0	50,0	3/4	3/4
4453-12-16	41,3	19,0	56,0	3/4	1
4453-16-12	47,6	14,0	56,0	1	3/4
4453-16-16	47,6	19,0	57,5	1	1
4453-16-20	47,6	25,0	61,2	1	1 1/4
4453-20-16	54,0	19,0	64,5	1 1/4	1
4453-20-20	54,0	25,0	67,2	1 1/4	1 1/4
4453-20-24	54,0	31,0	72,5	1 1/4	1 1/2
4453-24-20	63,5	25,0	72,7	1 1/2	1 1/4
4453-24-24	63,5	31,0	73,0	1 1/2	1 1/2
4453-32-24	79,4	31,0	81,5	2	1 1/2
4453-32-32	79,4	42,0	93,5	2	2
