З'єднання TANKWAGEN. Що це і якими вони бувають?

TANKWAGEN (TW) - швидкороз'ємні з'єднання торгової марки LMC підходять для швидкого з'єднання між собою різного роду трубопроводів, рукавів і шлангів, або приєднання трубопроводів до резервуарів з максимальним тиском в 16 бар. З'єднання відповідають стандартам DIN 28450, EN ISO 14420-6 та називаються також цистерновими або євроз'єднаннями. Виготовляються дані з'єднання з алюмінію, латуні або нержавіючої сталі.

 В Україні ШРЗ MK, VK, MKS, VKS, VB, MB отримали широке застосування на бензовози і автоцистернах при зливо-наливних операціях.

З'єднання (ШРЗ) TANKWAGEN застосовуються в хімічній, нафтопереробній промисловості і сільському господарстві. У харчовій промисловості застосовуються для перекачування різних рідин з резервуарів і цистерн, їх також застосовують на АЗС, для вагонів-цистерн і в інших сферах для перекачування з цистерн нафтопродуктів.

Застосування:
• нафтопереробна промисловість,
• сільське господарство,
• хімічна промисловість.

Які ж бувають типи з'єднань Танкваген? Вони приведені нижче:

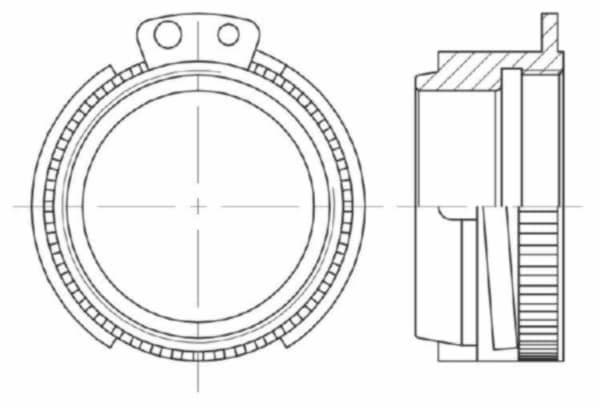

Тип VK - Фітинг з внутрішнім різьбленням.

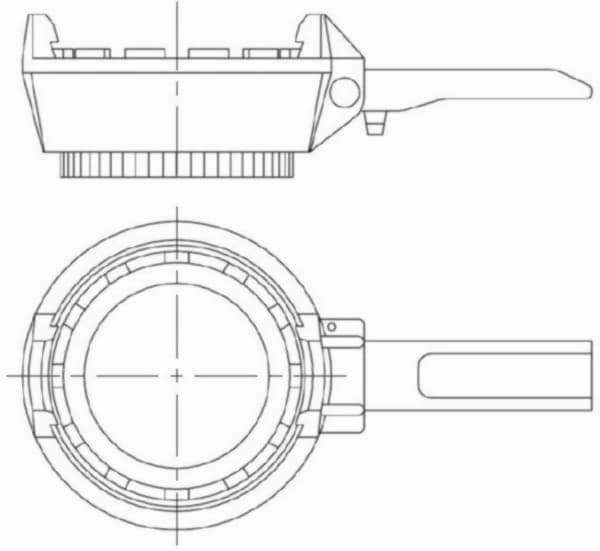

Тип MK - Фітинг внутрішній, стягуюче кільце.

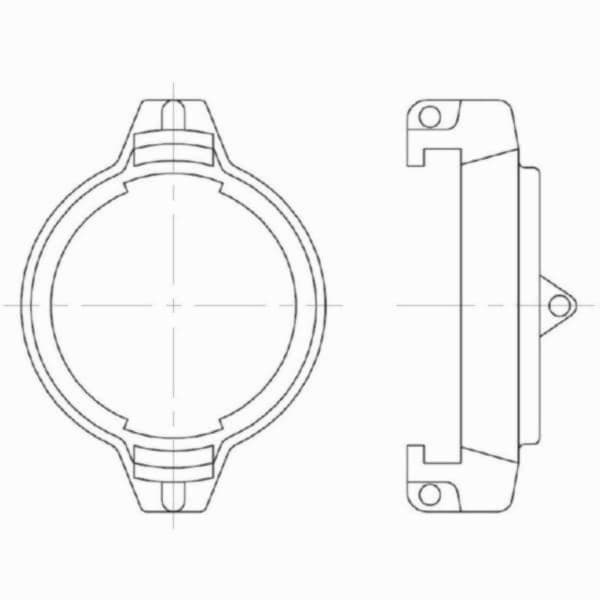

Тип МВ - Заглушка (кришка) для фітинга типу VK.

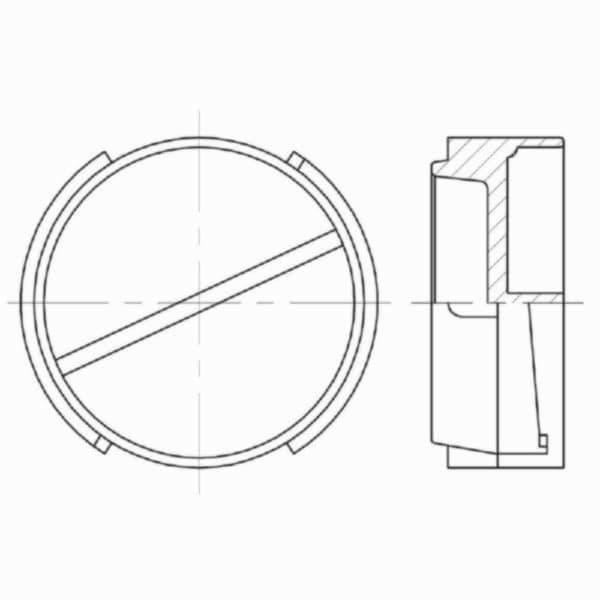

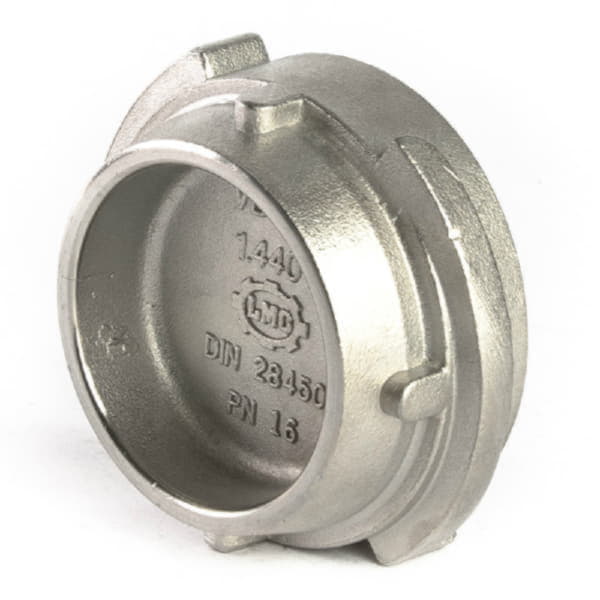

Тип VB - заглушка (пробка) для фітинга внутрішнього тип MK.

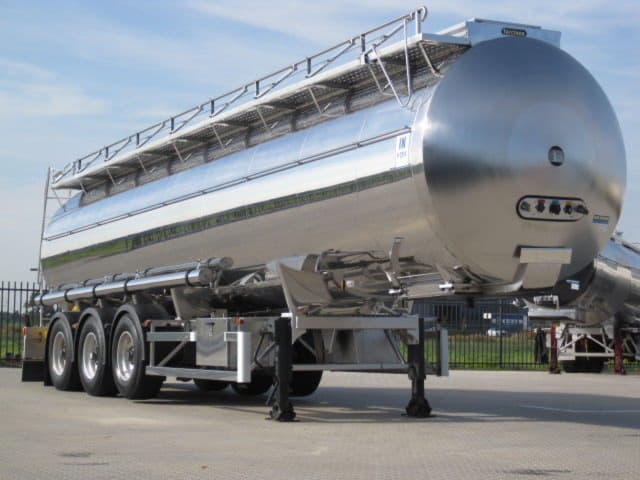

Спеціальне швидкороз'ємне з'єднання для безпечної розвантаження і завантаження автоцистерн, залізничних цистерн і судів.

Приклад складання рукава з використанням муфти MK в парі з безпечним болтовим хомутом і рукавом HYDROSCAND TANKOIL.

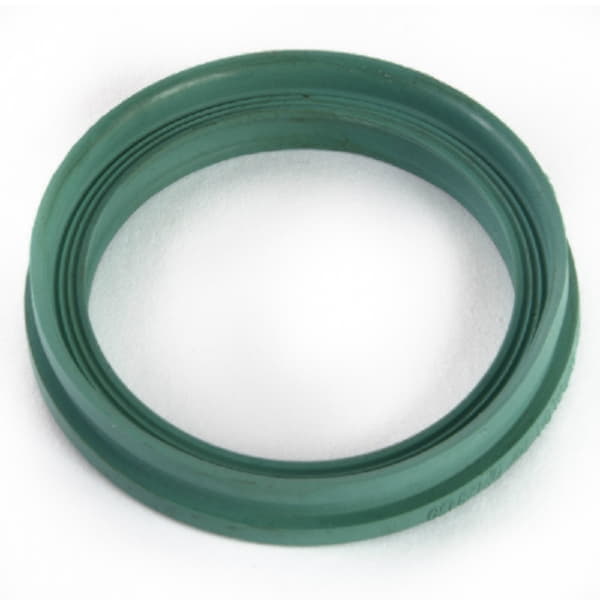

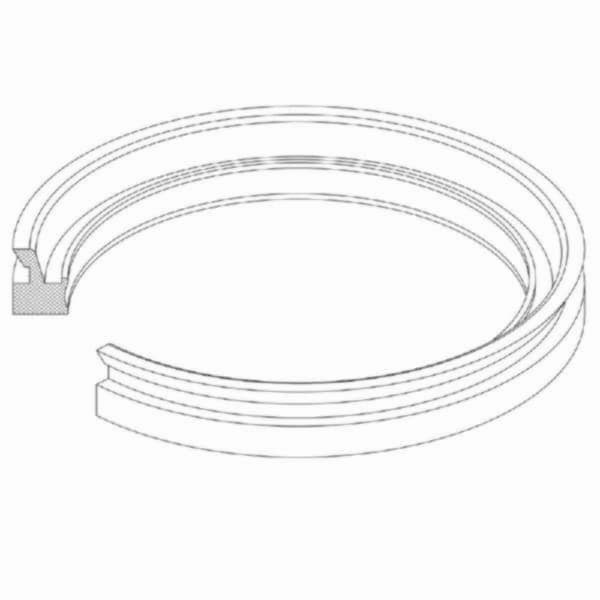

Стандартною прокладкою з'єднання є прокладка NBR (для версії SS - гіпалон). Різьбова частина стандартно ущільнюється поліуретанової прокладкою (для версії SS - PTFE).

Також є прокладкір з таких матеріалів як: CSM - хлорсульфонірований каучук; FKM - фториста гума Viton; PTFE - тефлонове кільце ущільнювача; PU - поліуретанове кільце ущільнювача.

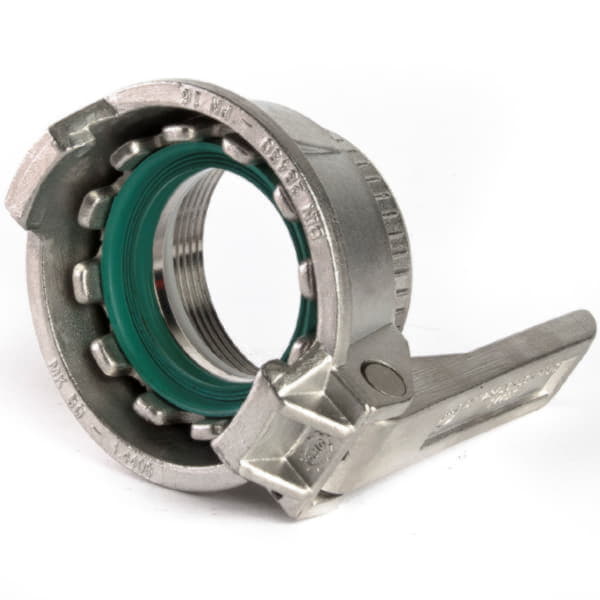

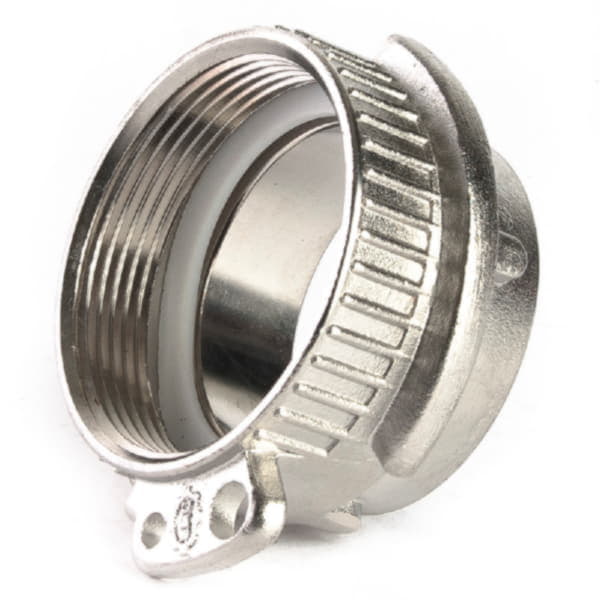

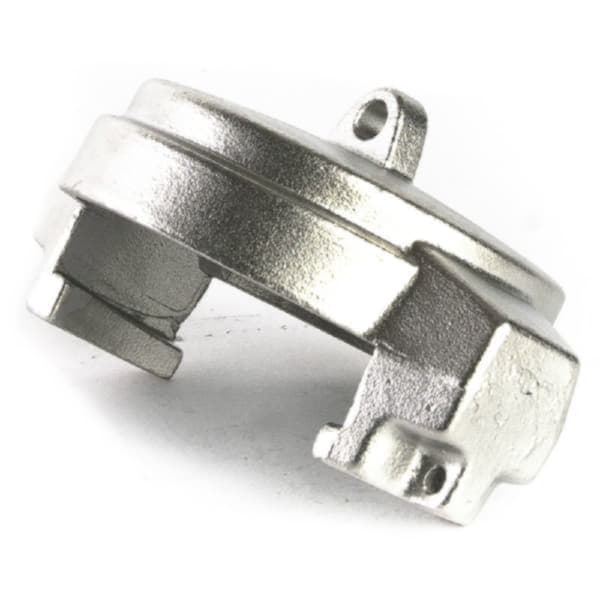

З'єднання MK є складовим і включає в себе два елементи: це замикає кільце з важелем, що має позначення MKH або MKLR і Корона - з внутрішнім різьбленням має позначення MKV або MKSR.


Муфта з важільним замком і хвостовиком MKS (MKC) складається з Муфти з внутрішньою різьбою і важільним замком MK і хвостовиків з зовнішньою різьбою, який вкручується в з'єднання МК, утворюючи тим самим різьбове з'єднання під шланг MKS (MKC). Хвостовик з зовнішньою різьбою виготовляється з алюмінію, нержавіючої сталі або латуні, має позначення SM або KKW.
