Артикул: 8360-40
Зберігти сторінку у PDF
Наявність на складі: Є в наявності

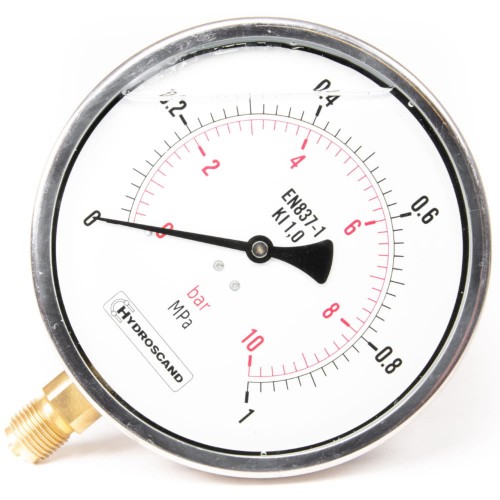

Манометр, вакуометр гліцериновий Ø160 мм з підключенням знизу G 1/2"
Манометр гліцериновий вібростійкий - призначення: контроль тиску в необхідному місці гідросистеми.
Ціну уточнюйте по телефону або у заявці за допомогою кнопки
Компанія «Гідросканд» пропонує один з найширших асортиментів гідравлічної запірної арматури.
Манометр, вакуометр гліцериновий Ø160 мм з підключенням знизу G 1/2"
ДАНИЙ ТОВАР ПОСТАВЛЯЄТЬСЯ ТІЛЬКИ ПІД ЗАМОВЛЕННЯ, ДЕТАЛІ УТОЧНЮЙТЕ У МЕНЕДЖЕРА
Механічні манометри призначені для вимірювання надлишкового (тобто різниці між абсолютним і атмосферним тиском, коли абсолютний тиск більше атмосферного), абсолютного і диференціального тиску рідин і газів. Компанія HYDROSCAND поставляє манометри з гідрозаполненіем корпусу (наповнення гліцерином), який знижує вплив вібрацій і пульсацій на показання приладу і тим самим подовжує його термін служби.
Гліцериновий манометр для вимірювання тиску - це бездоганна точність налаштувань.
Механічний манометр належить до мінімального набору засобів, потрібних для контролю технічного стану системи.
Манометр гідравлічний: особливості конструкції
Манометри гідравлічні, представлені в каталозі нашої компанії, належать до вібростійким видам манометрів і відповідають стандарту EN 837-1. Вони сконструйовані таким чином, щоб мінімізувати вплив пульсацій і коливань на показання приладу, в результаті чого досягається виняткова точність вимірів і продовжується термін служби обладнання.
Наші манометри - це манометри з трубкою Бурдона.
Принцип дії манометра заснований на зрівноважуванні вимірюваного тиску силою пружної деформації трубчастої пружини або більш чутливою двохпластинчаста мембрани, один кінець якої запаяний в тримач, а інший через тягу пов'язаний з трібко-секторних механізмом, що перетворює лінійне переміщення пружного чутливого елемента в круговий рух показує стрілки.
Під тиском середовища консольно розташований кінець трубки Бурдона переміщається - трубка намагається випростатися. Величина цього переміщення пропорційна величині тиску. Нескладна важеля левередж надає руху стрілку, що вказує на шкалі приладу величину тиску.
| Характеристики | |
| Діаметр циферблату | 160 мм |
| Давление, Бар | від -1 до 1000,0 |
| Особливості | Заповнений гліцерином |
| Підключення | знизу |
| Рабочая температура | від -20 до +60 °C |
| Резьба | G 1/2" |
| Стандарт | EN837-1. Клас точності: 1,6. |
| Додаткова інформація | |
| Виробник | HYDROSCAND |
| Країна виробництва | Швеція |
Доступні розміри
МАНОМЕТРЫ
| Код продукції | Діаметр циферблату | Діапазон тиску, БАР | Різьба підключення (ISO 228) |
|---|---|---|---|
| 8360-40-003 | 160 мм | 0 - 2,5 | G 1/2" |
| 8360-40-004 | 160 мм | 0 - 4,0 | G 1/2" |
| 8360-40-006 | 160 мм | 0 - 6,0 | G 1/2" |
| 8360-40-007 | 160 мм | 0 - 0,7 | G 1/2" |
| 8360-40-009 | 160 мм | 0 - 1,0 | G 1/2" |
| 8360-40-011 | 160 мм | 0 - 1,6 | G 1/2" |
| 8360-40-01 | 160 мм | 0 - 10,0 | G 1/2" |
| 8360-40-016 | 160 мм | 0 - 16,0 | G 1/2" |
| 8360-40-025 | 160 мм | 0 - 25,0 | G 1/2" |
| 8360-40-04 | 160 мм | 0 - 40,0 | G 1/2" |
| 8360-40-06 | 160 мм | 0 - 60,0 | G 1/2" |
| 8360-40-10 | 160 мм | 0 - 100,0 | G 1/2" |
| 8360-40-16 | 160 мм | 0 - 160,0 | G 1/2" |
| 8360-40-25 | 160 мм | 0 - 250,0 | G 1/2" |
| 8360-40-31 | 160 мм | 0 - 315,0 | G 1/2" |
| 8360-40-40 | 160 мм | 0 - 400,0 | G 1/2" |
| 8360-40-60 | 160 мм | 0 - 600,0 | G 1/2" |
| 8360-40-100 | 160 мм | 0 - 1000,0 | G 1/2" |
ВАКУУМЕТРЫ
| Код продукции | Диаметр циферблата | Диапазон давления, БАР | Резьба подключения (ISO 228) |
|---|---|---|---|
| 8360-40-001 | 160 мм | -1 - 0,0 | G 1/2" |
| 8360-40-002 | 160 мм | -1 - 5,0 | G 1/2" |
| 8360-40-005 | 160 мм | -1 - 3,0 | G 1/2" |
| 8360-40-008 | 160 мм | -1 - 1,5 | G 1/2" |
| 8360-40-013 | 160 мм | -1 - 9,0 | G 1/2" |
| 8360-40-014 | 160 мм | -1 - 15,0 | G 1/2" |
