Артикул: 8041
Зберігти сторінку у PDF
Наявність на складі: Є в наявності

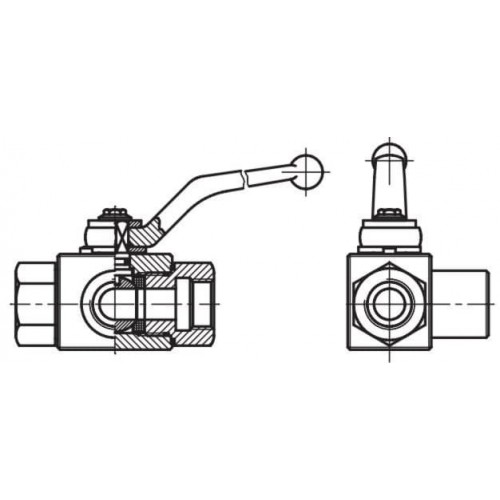

Кульовий кран високого тиску, 3-ходовий з L-свердлінням, внутрішнє різьблення G (BSP)
Залежно від розміру та з'єднання робочий тиск від 31,5 МПа до 50 МПа
Ціну уточнюйте по телефону або у заявці за допомогою кнопки
Компанія «Гідросканд» пропонує один з найширших асортиментів запірної арматури.
Кульовий кран високого тиску, 3-ходовий з L-свердлінням, внутрішнє різьблення G (BSP)
3-х ходовий кран використовується, щоб переводити потік, що надходить з одного входу, на дві лінії - поперемінно в один з двох потоків (тип L), або відразу в обидва потоку (тип T).
Гідравлічні Триходові Крани високого тиску застосовують в тих місцях, де необхідно перенаправляти потік рідини.
Триходовий кульовий кран високого тиску призначений для перемикання потоку на дві гідравлічні лінії. Використовується для пристроїв, де один вхідний канал спрямований до одного з двох вихідних, і ця проста операція забезпечує розмірений потік. Третій канал не перекривається. Внутрішній кулька покритий твердою блискучою сталлю і герметизирован Поліформальдегід. Він фіксується, як у відкритому, так і в закритому положенні за допомогою запірної шайби, поворотом рукояті.
Триходовий кульовий кран високого тиску широко використовується у всій промисловості, особливо в екскаваторах, на хімічних збагачувальних заводах, кранах, танкерах і самоскидах.
Кульові крани в основному використовуються як для відсічення так і для розподілу потоків. Крани є простим і надійним рішенням для відсічення ліній. Перевагою кульових кранів є низький опір потоку, висока щільність і просте обслуговування. Hydroscand може запропонувати кульові крани з багатьох матеріалів з функціями, адаптованими до вимог клієнта. Кульове ущільнення виготовлено з POM (термопласт), шток і ущільнення адаптера з NBR. Інші матеріали за запитом. Примітка! Для кранів 8011, 8041 і 8042 тиск повинен подаватися тільки до вхідного порту P1, в іншому випадку можлива протікання.
Кульовий гідравлічний кран служить для блокування або перенаправлення руху потоку робочої рідини в гідравлічній системі. Найбільш часто використовуваним є двухходовой кульової кран, завдяки якому можна відкрити або закрити трубопровід. Також, широке застосування знайшли триходові моделі, які мають один вхід і два виходи і, за допомогою повороту ручки дозволяють направити потік масла в ту чи іншу лінію.
| Характеристики | |
| Покрытие | гальванізований |
| Рабочая температура | робочої рідини і навколишнього середовища від -20 ° C до + 100 ° C. (Від -60 ° C до + 230 ° C - при виготовленні вироби з нержавіючої сталі) |
| Резьба | внутрішня G BSP |
| Робочий тиск | до 500 бар |
| Тип | 3-ходовий кран, з L - свердлінням |
| Матеріал | вуглецева сталь з гальванічним покриттям |
| Додаткова інформація | |
| Виробник | HYDROSCAND |
| Країна виробництва | Німеччина |
Доступні розміри

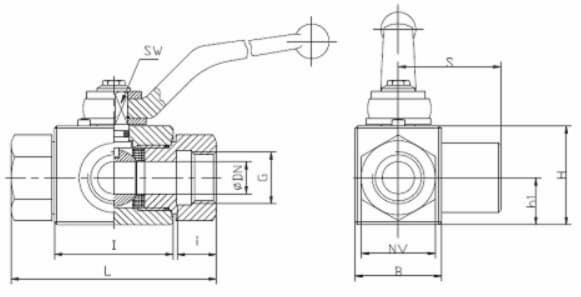

| Код продукції | Опис | Різьба | DN, мм | L, мм | I, мм | i, мм | NV, мм | SW, мм | B, мм | S, мм | h1, мм | H, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 8041-02-02 | 8041 G IF L Bore | G 1/8 | 4 | 69 | 36 | 12 | 19 | 7 | 30 | 34,5 | 15 | 30 |
| 8041-04-04 | 8041 G IF L Bore | G 1/4 | 6 | 69 | 36 | 12 | 19 | 7 | 30 | 34,5 | 15 | 30 |
| 8041-06-06 | 8041 G IF L Bore | G 3/8 | 10 | 73 | 45 | 14 | 24 | 8 | 40 | 36,5 | 14,5 | 35 |
| 8041-08-08 | 8041 G IF L Bore | G 1/2 | 12 | 82 | 51 | 15 | 30 | 10 | 45 | 41 | 22 | 45 |
| 8041-12-12 | 8041 G IF L Bore | G 3/4 | 20 | 93 | 60 | 18 | 41 | 14 | 55 | 48 | 29 | 60 |
| 8041-16-16 | 8041 G IF L Bore | G 1 | 25 | 115 | 70 | 18 | 50 | 14 | 65 | 57,5 | 31 | 65 |
| 8041-20-20 | 8041 G IF L Bore | G 1.1/4 | 25 | 134 | 70 | 20 | 50 | 14 | 65 | 67 | 31 | 65 |
| 8041-24-24 | 8041 G IF L Bore | G 1.1/2 | 25 | 139 | 70 | 22 | 55 | 14 | 65 | 69,5 | 31 | 65 |
