Артикул: 4213
Зберігти сторінку у PDF
Наявність на складі: Є в наявності

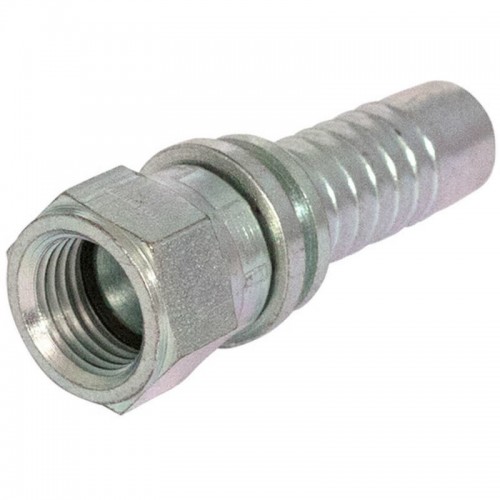

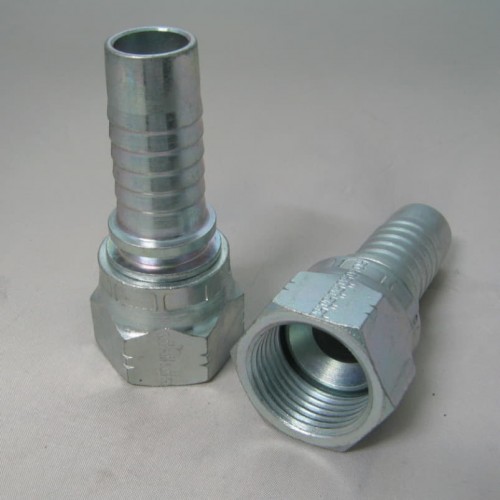

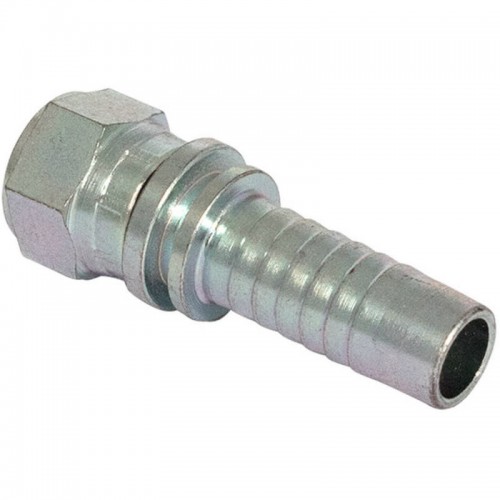

Фітинг DKJ 0° JIC (UNF-різьблення)
Фітинг DKJ 0° JIC, поворотний, уніфікована різьба, конічне ущільнення 74°. Стандарт SAE J514. Обтискна гайка.
Ціну уточнюйте по телефону або у заявці за допомогою кнопки
Компанія «Гідросканд» пропонує один з найширших асортиментів гідравлічних фітингів в промисловості.
Фітинг JIC з внутрішнім різьбленням, поворотний, обтискна гайка, тип ущільнення - внутрішній конус, значення різьблення - дюйми (UNF).
JIC - Joint Industries Council (американський стандарт). Фітинги з ущільнювальним конусом в 74 ° в соотв. з SAE J514 або ISO 8434-2.
З'єднання фітингів типу JIC бере початок в області техніки трубних з'єднань і було розроблено в США в 50-і роки.
Фітинги JIC можна легко дізнатися по характерному ущільнювача конусу, він особливо помітний на штуцерах із зовнішнім різьбленням. Підключення фітингів JIC до шлангів або труб часто називають також з'єднанням JIC-74°. Ці серії фітингів мають американську різьблення типу UN / UNF для зовнішньої і внутрішньої різьби.
Фітинги JIC бувають в прямому виконанні, кутовому (45 ° і 90 °) і у вигляді штуцера із зовнішнім різьбленням.
Обтискні фітинги використовуються як для спіральних, так і для обплітальних рукавів. Обтискні фітинги рекомендуються до використання для широкого ряду середовищ, таких як гідравлічне масло, розчинники, гази, обладнання водної очищення і тд. Всі фітинги виготовлені цільними, за винятком компактних кутових фітингів, які паяни.
Для важкого режиму роботи при використанні рукавів Deltaflex і Gammaflex5, ми рекомендуємо нашу серію блокувальних фітингів (4400).
Правильна збірка забезпечує надійний вузол.
| Характеристики | |
| Виконання | прямий |
| Обробка поверхні | Хромування відповідно з Fe/Zn 8 P1T |
| Тип ущільнення | Внутрішній конус |
| Матеріал | Сталь BS 970 230Mo7Pb Din 1.0718 SIS 1914-04 |
| Стандарт різьби | UNF DKJ JIC |
| Додаткова інформація | |
| Виробник | Hydroscand |
| Країна виробництва | Швеція |

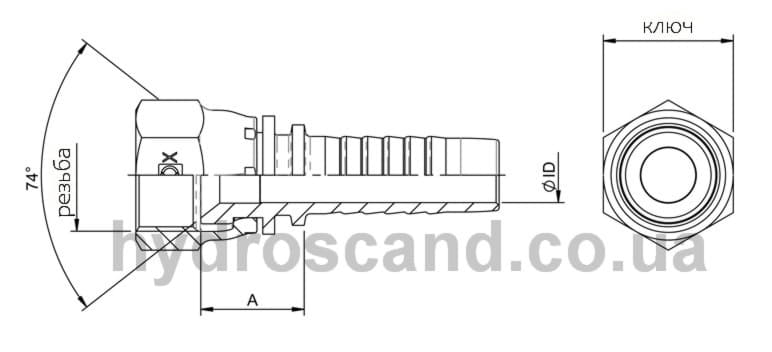

Доступні розміри
| Код | Ключ | ØID, мм | А, мм | Різьба |
Внутр. Ø рукава, дюйми |
| 4213-07-03 | 14 | 3,0 | 13,5 | 7/16"-20 UNF | 3/16 |
| 4213-07-04 | 14 | 4,0 | 14,0 | 7/16"-20 UNF | 1/4 |
| 4213-08-03 | 17 | 3,0 | 15,0 | 1/2"-20 UNF | 3/16 |
| 4213-08-04 | 17 | 4,0 | 14,5 | 1/2"-20 UNF | 1/4 |
| 4213-08-05 | 17 | 5,5 | 14,5 | 1/2"-20 UNF | 5/16 |
| 4213-08-06 | 17 | 6,8 | 14,5 | 1/2"-20 UNF | 3/8 |
| 4213-09-04 | 19 | 4,0 | 16,5 | 9/16"-18 UNF | 1/4 |
| 4213-09-05 | 19 | 5,5 | 15,5 | 9/16"-18 UNF | 5/16 |
| 4213-09-06 | 19 | 6,8 | 15,5 | 9/16"-18 UNF | 3/8 |
| 4213-09-08 | 19 | 9,5 | 19,2 | 9/16"-18 UNF | 1/2 |
| 4213-12-06 | 22 | 6,8 | 17,5 | 3/4"-16 UNF | 3/8 |
| 4213-12-08 | 22 | 9,3 | 17,5 | 3/4"-16 UNF | 1/2 |
| 4213-14-06 | 27 | 6,8 | 18,5 | 7/8"-14 UNF | 3/8 |
| 4213-14-08 | 27 | 9,3 | 18,5 | 7/8"-14 UNF | 1/2 |
| 4213-14-10 | 27 | 12,0 | 18,7 | 7/8"-14 UNF | 5/8 |
| 4213-17-08 | 32 | 9,3 | 21,8 | 1 1/16"-12 UNF | 1/2 |
| 4213-17-10 | 32 | 12,0 | 22,0 | 1 1/16"-12 UNF | 5/8 |
| 4213-17-12 | 32 | 14,5 | 21,3 | 1 1/16"-12 UNF | 3/4 |
| 4213-17-16 | 32 | 20,0 | 22,8 | 1 1/16"-12 UNF | 1 |
| 4213-19-12 | 36 | 14,5 | 25,0 | 1 3/16"-12 UNF | 3/4 |
| 4213-21-12 | 38 | 14,5 | 25,5 | 1 5/16"-12 UNF | 3/4 |
| 4213-21-16 | 38 | 20,0 | 25,5 | 1 5/16"-12 UNF | 1 |
| 4213-26-16 | 50 | 20,0 | 28,5 | 1 5/8"-12 UNF | 1 |
| 4213-26-20 | 50 | 26,0 | 27,8 | 1 5/8"-12 UNF | 1 1/4 |
| 4213-30-20 | 55 | 26,0 | 31,3 | 1 7/8"-12 UNF | 1 1/4 |
| 4213-30-24 | 55 | 32,0 | 30,0 | 1 7/8"-12 UNF | 1 1/2 |
| 4213-40-32 | 70 | 43,5 | 34,0 | 2 1/2"-12 UNF | 2 |
