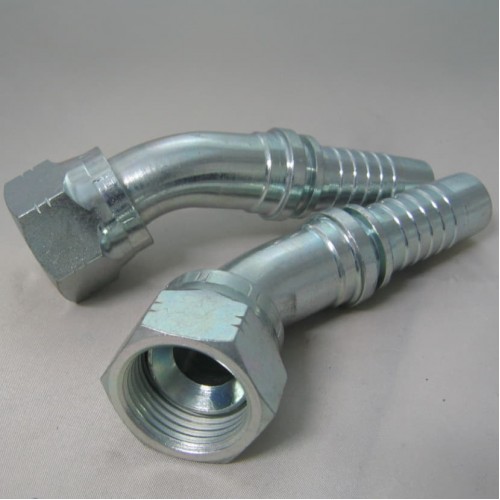

Фітинг DKJ кутовий 45° JIC (UNF-різьблення)
Фітинг DKJ кутовий 45° JIC, поворотний, уніфікована різьба, конічне ущільнення 74°. Стандарт SAE J514. Обтискна гайка.
Ціну уточнюйте по телефону або у заявці за допомогою кнопки
Компанія «Гідросканд» пропонує один з найширших асортиментів гідравлічних фітингів в промисловості.
Фітинг JIC кутовий 45° з внутрішнім різьбленням, поворотний, обтискна гайка, тип ущільнення - внутрішній конус, значення різьблення - дюйми (UNF).
JIC - Joint Industries Council (американський стандарт). Фітинги з ущільнювальним конусом в 74 ° в соотв. з SAE J514 або ISO 8434-2.
З'єднання фітингів типу JIC бере початок в області техніки трубних з'єднань і було розроблено в США в 50-і роки.
Фітинги JIC можна легко дізнатися по характерному ущільнювача конусу, він особливо помітний на штуцерах із зовнішнім різьбленням. Підключення фітингів JIC до шлангів або труб часто називають також з'єднанням JIC-74°. Ці серії фітингів мають американську різьблення типу UN / UNF для зовнішньої і внутрішньої різьби.
Фітинги JIC бувають в прямому виконанні, кутовому (45 ° і 90 °) і у вигляді штуцера із зовнішнім різьбленням.
Обтискні фітинги використовуються як для спіральних, так і для обплітальних рукавів. Обтискні фітинги рекомендуються до використання для широкого ряду середовищ, таких як гідравлічне масло, розчинники, гази, обладнання водної очищення і тд. Всі фітинги виготовлені цільними, за винятком компактних кутових фітингів, які паяни.
Для важкого режиму роботи при використанні рукавів Deltaflex і Gammaflex5, ми рекомендуємо нашу серію блокувальних фітингів (4400).
Правильна збірка забезпечує надійний вузол.
| Характеристики | |
| Виконання | кутовий 45° |
| Обробка поверхні | Хромування відповідно з Fe/Zn 8 P1T |
| Тип ущільнення | Внутрішній конус |
| Матеріал | Сталь BS 970 230Mo7Pb Din 1.0718 SIS 1914-04 |
| Стандарт різьби | UNF |
| Додаткова інформація | |
| Виробник | Hydroscand |
| Країна виробництва | Швеція |
Доступні розміри
| Код | Ключ | ØID, мм | А, мм | В, мм | Резьба |
Внутр. Ø рукава, дюймы |
| 4217-07-03 | 14 | 3,0 | 30,9 | 9,7 | 7/16"-20 UNF | 3/16 |
| 4217-07-04 | 14 | 4,0 | 30,9 | 9,7 | 7/16"-20 UNF | 1/4 |
| 4217-08-04 | 17 | 4,0 | 32,0 | 10,7 | 1/2"-20 UNF | 1/4 |
| 4217-08-05 | 17 | 5,5 | 32,2 | 10,9 | 1/2"-20 UNF | 5/16 |
| 4217-08-06 | 17 | 6,8 | 33,0 | 11,0 | 1/2"-20 UNF | 3/8 |
| 4217-09-04 | 19 | 4,0 | 33,2 | 11,9 | 9/16"-18 UNF | 1/4 |
| 4217-09-05 | 19 | 5,5 | 34,5 | 11,9 | 9/16"-18 UNF | 5/16 |
| 4217-09-06 | 19 | 6,8 | 35,7 | 11,9 | 9/16"-18 UNF | 3/8 |
| 4217-09-08 | 19 | 9,3 | 36,0 | 12,0 | 9/16"-18 UNF | 1/2 |
| 4217-12-06 | 22 | 6,8 | 37,8 | 14,0 | 3/4"-16 UNF | 3/8 |
| 4217-12-08 | 22 | 9,3 | 41,5 | 13,9 | 3/4"-16 UNF | 1/2 |
| 4217-14-06 | 27 | 6,8 | 43,5 | 15,9 | 7/8"-14 UNF | 3/8 |
| 4217-14-08 | 27 | 9,3 | 43,5 | 15,9 | 7/8"-14 UNF | 1/2 |
| 4217-14-10 | 27 | 12,0 | 47,7 | 15,8 | 7/8"-14 UNF | 5/8 |
| 4217-17-08 | 32 | 9,3 | 46,1 | 18,5 | 1 1/16"-12 UNF | 1/2 |
| 4217-17-10 | 32 | 12,0 | 50,6 | 18,6 | 1 1/16"-12 UNF | 5/8 |
| 4217-17-12 | 32 | 14,5 | 59,3 | 20,9 | 1 1/16"-12 UNF | 3/4 |
| 4217-17-16 | 32 | 20,0 | 84,0 | 33,9 | 1 1/16"-12 UNF | 1 |
| 4217-19-12 | 36 | 14,5 | 60,0 | 21,6 | 1 3/16"-12 UNF | 3/4 |
| 4217-21-12 | 38 | 14,5 | 61,5 | 23,0 | 1 5/16"-12 UNF | 3/4 |
| 4217-21-16 | 38 | 20,0 | 73,1 | 22,9 | 1 5/16"-12 UNF | 1 |
| 4217-26-16 | 50 | 20,0 | 77,4 | 27,2 | 1 5/8"-12 UNF | 1 |
| 4217-26-20 | 50 | 26,0 | 85,9 | 27,5 | 1 5/8"-12 UNF | 1 1/4 |
| 4217-30-20 | 55 | 26,0 | 88,9 | 30,4 | 1 7/8"-12 UNF | 1 1/4 |
| 4217-30-24 | 55 | 32,0 | 100,8 | 30,7 | 1 7/8"-12 UNF | 1 1/2 |
| 4217-40-32 | 70 | 43,5 | 135,0 | 42,9 | 2 1/2"-12 UNF | 2 |
