ФЛАНЦЕВИЙ ФІТИНГ SAE3 КУТ 45°, КОД 61 INTERLOCK

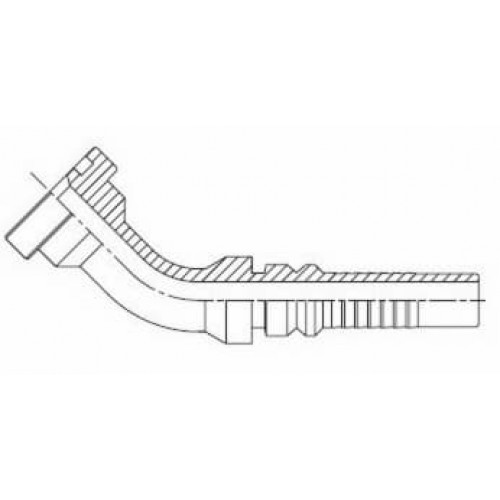

Фланцеве з'єднання SAE 3000 PSI, серія L (SAE 3), кутове 45°, код 61, стандарт SAE J518, ISO 6162-1. З блокуючим замком типу INTERLOCK.

Ціну уточнюйте по телефону або у заявці за допомогою кнопки

зв'язатися з нами

Опис

Компанія «Гідросканд» пропонує один з найширших асортиментів гідравлічних фітингів в промисловості.

Обжимний фланцевий фітінг КУТОВИЙ 45°, серія L (SAE 3), код 61, стандарт SAE J518, ISO 6162-1. З блокуючим замком типу INTERLOCK.

Фітинг інтерлок (фітінг Interlock) призначений для опресовування навивальних (зазвичай рукав стандарту SAE100 R13, SAE100 R15 або аналогічних) РВТ із зачищенням внутрішнього і зовнішнього шару рукава високого тиску.

Принцип роботи фітинга інтерлок "Interlock" полягає в тому, що рукав фіксується і всередині, і зовні щоб утворилося дві зони: фіксуюча і ущільнююча. Фіксування відбувається в передній частині хвостової частини, де хвостовик з муфтою стискають зачищений від гуми армуючий шар. Ущільнююча частина займає більшу частину хвостової частини, і крім ущільнення так само виконує фіксування рукава з фитингом.

Правильна збірка забезпечує надійний вузол.

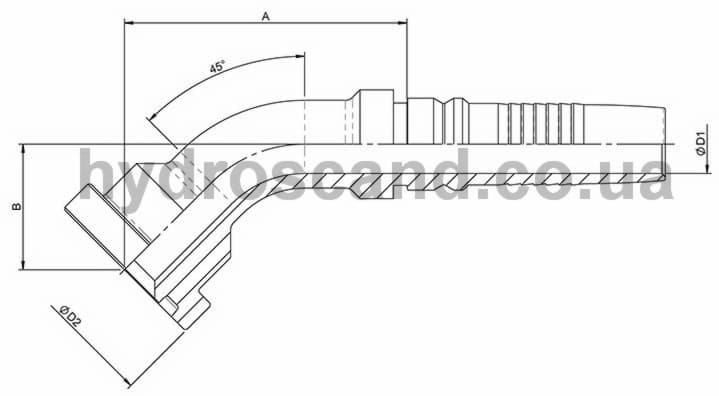

РОЗМІРИ ФЛАНЦІВ SAE J518

Характеристики
Стандарт	SAE 3000 (код 61) SAE J518
Виконання	кутовий 45°
Обробка поверхні	Хромування відповідно з Fe/Zn 8 P1T
Тип ущільнення	Торцеве ущільнення з ущільнюючим кільцем
Матеріал	Сталь BS 970 230Mo7Pb Din 1.0718 SIS 1914-04
Додаткова інформація
Виробник	Hydroscand
Країна виробництва	Швеція

Доступні розміри

Код	ØD2, мм	ØD1, мм	A, мм	В, мм	Розмір фланця	Внутр. Ø рукава, дюйми
4448-12-12	38,1	14	68,5	26,7	3/4	3/4
4448-16-12	44,5	14	68,0	30,6	1	3/4
4448-16-16	44,5	19	80,0	32,5	1	1
4448-20-16	50,8	19	81,0	36,0	1 1/4	1
4448-20-20	50,8	25	93,5	37,0	1 1/4	1 1/4
4448-24-20	60,3	25	87,1	31,0	1 1/2	1 1/4
4448-24-24	60,3	30	113,0	42,0	1 1/2	1 1/2
4448-32-24	71,4	30	123,5	50,5	2	1 1/2
4448-32-32	71,4	42	170,0	69,0	2	2
