ФЛАНЦЕВИЙ ФІТИНГ SAE6 КУТ 90°, КОД 62 INTERLOCK

Фланцеве з'єднання SAE 6000 PSI, серія S (SAE 6), кутове 90°, код 62, стандарт SAE J518, ISO 6162-1. З блокуючим замком типу INTERLOCK.

Ціну уточнюйте по телефону або у заявці за допомогою кнопки

зв'язатися з нами

Опис

Компанія «Гідросканд» пропонує один з найширших асортиментів гідравлічних фітингів в промисловості.

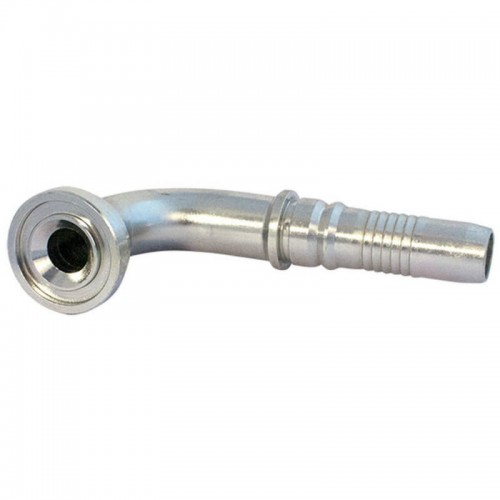

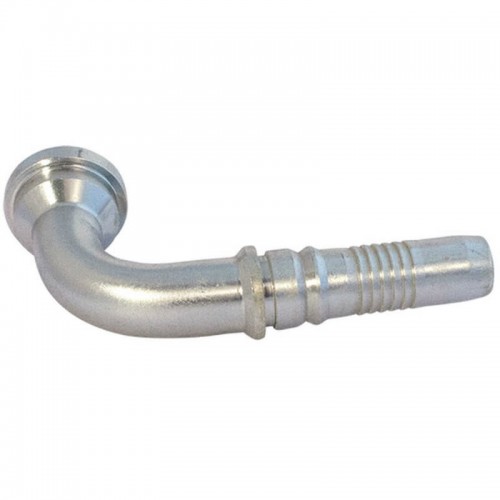

Обжимний фланцевий фітінг КУТОВИЙ 90°, серія S (SAE 6), код 62, стандарт SAE J518, ISO 6162-1. З блокуючим замком типу INTERLOCK.

Фітинг інтерлок (фітінг Interlock) призначений для опресовування навивальних (зазвичай рукав стандарту SAE100 R13, SAE100 R15 або аналогічних) РВТ із зачищенням внутрішнього і зовнішнього шару рукава високого тиску.

Принцип роботи фітинга інтерлок "Interlock" полягає в тому, що рукав фіксується і всередині, і зовні щоб утворилося дві зони: фіксуюча і ущільнююча. Фіксування відбувається в передній частині хвостової частини, де хвостовик з муфтою стискають зачищений від гуми армуючий шар. Ущільнююча частина займає більшу частину хвостової частини, і крім ущільнення так само виконує фіксування рукава з фитингом.

Правильна збірка забезпечує надійний вузол.

РОЗМІРИ ФЛАНЦІВ SAE J518

Характеристики
Стандарт	SAE 6000 (код 62) SAE J518
Виконання	кутовий 90°
Обробка поверхні	Хромування відповідно з Fe/Zn 8 P1T
Тип ущільнення	Торцеве ущільнення з ущільнюючим кільцем
Матеріал	Сталь BS 970 230Mo7Pb Din 1.0718 SIS 1914-04
Додаткова інформація
Виробник	Hydroscand
Країна виробництва	Швеція

Доступні розміри

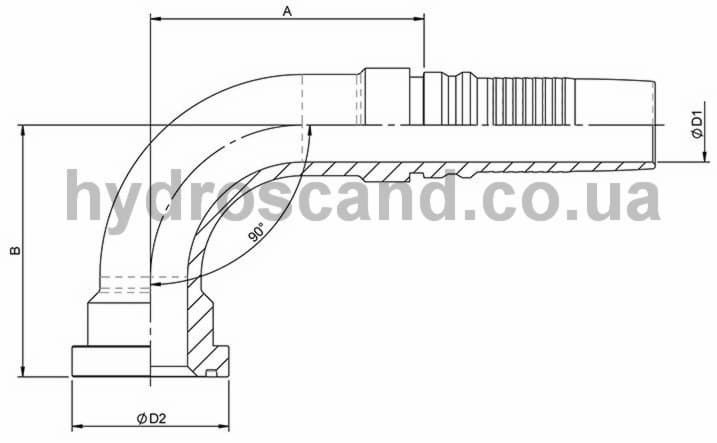

Код	ØD2, мм	ØD1, мм	A, мм	В, мм	Розмір фланця	Внутр. Ø рукава, дюйми
4454-12-12	41,3	14	60,0	60,5	3/4	3/4
4454-12-16	41,3	19	65,5	62,5	3/4	1
4454-16-12	47,6	14	54,0	65,0	1	3/4
4454-16-16	47,6	19	67,0	66,0	1	1
4454-16-20	47,6	25	93,2	85,0	1	1 1/4
4454-20-16	54,0	19	75,0	79,5	1 1/4	1
4454-20-20	54,0	25	92,0	85,0	1 1/4	1 1/4
4454-24-20	63,5	25	97,0	97,0	1 1/2	1 1/4
4454-24-24	63,5	31	110,5	102,0	1 1/2	1 1/2
4454-32-24	79,4	31	113,5	113,0	2	1 1/2
4454-32-32	79,4	42	145,0	134,0	2	2
