Обтискний фітинг Banjo Metric
Обтискний фітинг Banjo METRIC, стандарт DIN 7642, з'єднання типу кільце - болт.
Ціну уточнюйте по телефону або у заявці за допомогою кнопки
Компанія «Гідросканд» пропонує один з найширших асортиментів гідравлічних фітингів в промисловості.
Обжимний фітінг Banjo METRIC (під метричний болт), є компактним кутовим з'єднанням для гідравлічних ліній. Стандарт DIN 7642, з'єднання типу кільце - болт
Використовується спільно з болтом Банджо і кільцями ущільнювачів.
Внутрішній діаметр отвору Банджо призначений для болта Банджо з різьбленням Metric.
Фітинги banjo (банджо) успішно застосовуються в системах де необхідно зберегти рухливість гідравлічного з'єднання. Для з'єднання застосовуються болт, кільце ущільнювача і фітінг. Фітинг Banjo до системи кріпиться посередництвом спеціального болта - Banjo Bolt, для герметизації соденіненія між фитингом і болтом встановлюється спеціальне кільце ущільнювача. За допомогою болта - Banjo Bolt з'являється можливість регулювати потоки рідини проходять всередині з'єднання, Banjo Bolt часто називають поворотним з'єднанням banjo.
Обтискні фітинги використовуються як для спіральних, так і для обплітальних рукавів. Обтискні фітинги рекомендуються до використання для широкого ряду середовищ, таких як гідравлічне масло, розчинники, гази, обладнання водної очищення і тд. Всі фітинги виготовлені цільними, за винятком компактних кутових фітингів, які паяни.
Для важкого режиму роботи при використанні рукавів Deltaflex і Gammaflex5, ми рекомендуємо нашу серію блокувальних фітингів (4400).
Правильна збірка забезпечує надійний вузол.
| Характеристики | |
| Виконання | прямий |
| Обробка поверхні | Хромування відповідно з Fe/Zn 8 P1T |
| Матеріал | Сталь BS 970 230Mo7Pb Din 1.0718 SIS 1914-04 |
| Стандарт різьби | Metric |
| Додаткова інформація | |
| Виробник | Hydroscand |
| Країна виробництва | Швеція |
Доступні розміри

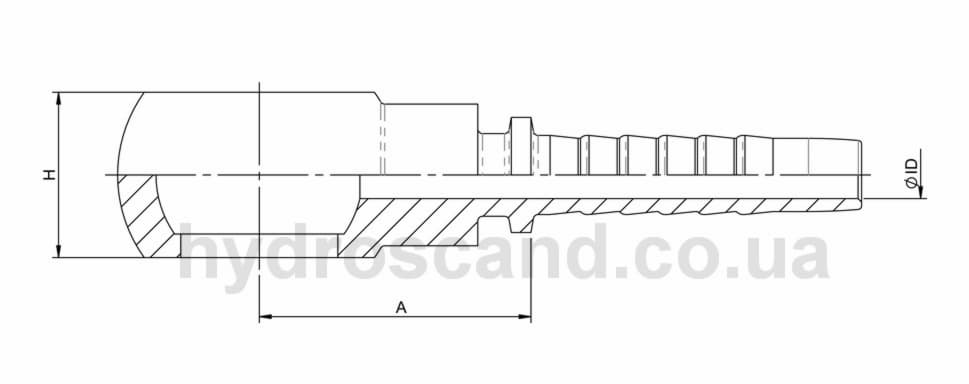

| Код | H, мм | ØID, мм | A, мм | Різьба |
Внутр. Ø рукава, дюйми |
| 4282-10-03 |
10,0 |
3,0 | 20,0 | M10 x 1,0 | 3/16 |
| 4282-10-04 | 10,0 | 4,0 | 23,0 | M10 x 1,0 | 1/4 |
| 4282-12-03 | 12,0 | 3,0 | 21,1 | M12 x 1,5 | 3/16 |
| 4282-12-04 | 12,0 | 4,0 | 23,0 | M12 x 1,5 | 1/4 |
| 4282-12-05 | 12,0 | 5,5 | 23,5 | M12 x 1,5 | 5/16 |
| 4282-14-03 | 14,0 | 3,0 | 22,6 | M14 x 1,5 | 3/16 |
| 4282-14-04 | 14,0 | 4,0 | 23,0 | M14 x 1,5 | 1/4 |
| 4282-14-05 | 14,0 | 5,5 | 24,0 | M14 x 1,5 | 5/16 |
| 4282-14-06 | 14,0 | 6,8 | 24,0 | M14 x 1,5 | 3/8 |
| 4282-16-04 | 17,5 | 4,0 | 26,5 | M16 x 1,5 | 1/4 |
| 4282-16-05 | 17,5 | 5,5 | 26,5 | M16 x 1,5 | 5/16 |
| 4282-16-06 | 17,5 | 6,8 | 24,0 | M16 x 1,5 | 3/8 |
| 4282-18-04 | 20,5 | 4,0 | 28,5 | M18 x 1,5 | 1/4 |
| 4282-18-05 | 20,5 | 5,5 | 28,5 | M18 x 1,5 | 5/16 |
| 4282-18-06 | 20,5 | 6,8 | 27,0 | M18 x 1,5 | 3/8 |
| 4282-18-08 | 20,5 | 9,3 | 28,1 | M18 x 1,5 | 1/2 |
| 4282-20-06 | 22,5 | 9,3 | 28,5 | M20 x 1,5 | 3/8 |
| 4282-20-08 | 22,5 | 12,0 | 27,2 | M20 x 1,5 | 1/2 |
| 4282-22-06 | 23,0 | 6,8 | 32,0 | M22 x 1,5 | 3/8 |
| 4282-22-08 | 23,0 | 9,3 | 28,5 | M22 x 1,5 | 1/2 |
| 4282-26-12 | 29,5 | 14,5 | 37,5 | M26 x 1,5 | 3/4 |
| 4282-30-12 | 36,0 | 14,5 | 41,5 | M30 x 1,5 | 3/4 |
| 4282-30-16 | 36,0 | 20,0 | 43,0 | M30 x 1,5 | 1 |
