Артикул: 7690
Зберігти сторінку у PDF
Наявність на складі: Є в наявності

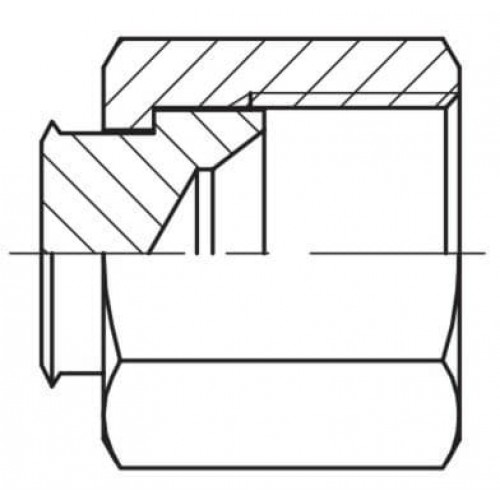

Пробка (заглушка) гайка внутрішнє різьблення JIC, J PLI
Пробка (заглушка) гайка внутрішнє різьблення JIC, J PLI. Стандарт різьблення JIC - UNF (американський стандарт).
Ціну уточнюйте по телефону або у заявці за допомогою кнопки
Компанія «Гідросканд» пропонує один з найширших асортиментів гідравлічних адаптерів і з'єднувачів в промисловості.
Пробка (заглушка) гайка внутрішнє різьблення JIC, J PLI. Стандарт різьблення JIC - UNF (американський стандарт).
З'єднання JIC (Joint Industrial Council, американський стандарт) за стандартом Автомобільного інженерного товариства (SAE J514) і ISO 8434-2: 2007 за дюймовими різьбами і кутом конуса ущільнення 37 °. Штуцер JIC має циліндричну різьбу і зовнішній конус 37 °. Фітинг JIC має накидну гайку з циліндровим різьбленням і внутрішній конус 37 °.
Підключення фітингів типу JIC бере початок в області техніки трубних з'єднань і було розроблено в США в 50-і роки для з'єднань труб отбортовкой.
Фітинги JIC можна легко дізнатися по характерному ущільнювача конусу, він особливо помітний на фітингах із зовнішнім різьбленням. Підключення фітингів JIC до шлангів або труб часто називають також з'єднанням JIC-74 °. Ці серії фітингів мають американську різьблення типу UN / UNF для зовнішньої і внутрішньої різьби. UNF / UTS (Unified Thread Standard) - дюймова циліндрична різьба широко поширена в США І Канади.
| Характеристики | |
| Виконання | гайка пробка |
| Обробка поверхні | Хромування відповідно з с Fe/Zn 8 P1T |
| Тип ущільнення | конус 74°/37° |
| Матеріал | Сталь BS 970 230Mo7Pb Din 1.0718 SIS 1914-04 |
| Додаткова інформація | |
| Виробник | HYDROSCAND |
| Країна виробництва | Швеція |
Доступні розміри
| Код продукції | Тип | Розмір труби | Різьба |
|---|---|---|---|
| 7690-00-07 | J PLI | 6 | 7/16" - 20 UNF |
| 7690-00-08 | J PLI | 8 | 1/2" - 20 UNF |
| 7690-00-09 | J PLI | 10 | 9/16" - 18 UNF |
| 7690-00-12 | J PLI | 12 | 3/4" - 16 UNF |
| 7690-00-14 | J PLI | 14,15,16 | 7/8" - 14 UNF |
| 7690-00-17 | J PLI | 18,20 | 1. 1/16" - 12 UNF |
| 7690-00-19 | J PLI | 22 | 1. 3/16" - 12 UNF |
| 7690-00-21 | J PLI | 25 | 1. 5/16" - 12 UNF |
| 7690-00-26 | J PLI | 30,32 | 1. 5/8" - 12 UNF |
| 7690-00-30 | J PLI | 38 | 1. 7/8" - 12 UNF |
| 7690-00-40 | J PLI | 50 | 2. 1/2" - 12 UNF |
