Артикул: 4216
Зберігти сторінку у PDF
Наявність на складі: Є в наявності

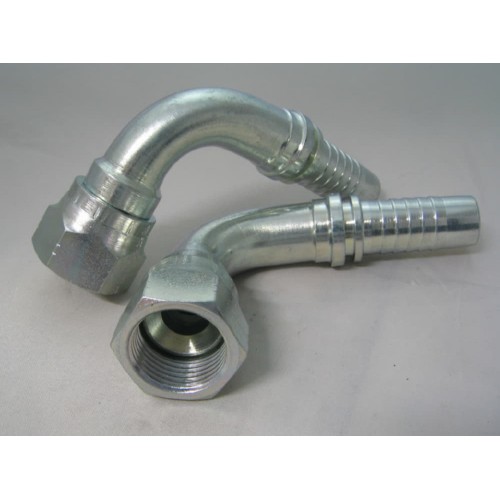

Фітинг DKJ кутовий 90° JIC (UNF-різьблення)
Фітинг DKJ кутовий 90° JIC, поворотний, уніфікована різьба, конічне ущільнення 74°. Стандарт SAE J514. Обтискна гайка.
Ціну уточнюйте по телефону або у заявці за допомогою кнопки
Компанія «Гідросканд» пропонує один з найширших асортиментів гідравлічних фітингів в промисловості.
Фітинг JIC кутовий 90° з внутрішнім різьбленням, поворотний, обтискна гайка, тип ущільнення - внутрішній конус, значення різьблення - дюйми (UNF).
JIC - Joint Industries Council (американський стандарт). Фітинги з ущільнювальним конусом в 74 ° в соотв. з SAE J514 або ISO 8434-2.
З'єднання фітингів типу JIC бере початок в області техніки трубних з'єднань і було розроблено в США в 50-і роки.
Фітинги JIC можна легко дізнатися по характерному ущільнювача конусу, він особливо помітний на штуцерах із зовнішнім різьбленням. Підключення фітингів JIC до шлангів або труб часто називають також з'єднанням JIC-74°. Ці серії фітингів мають американську різьблення типу UN / UNF для зовнішньої і внутрішньої різьби.
Фітинги JIC бувають в прямому виконанні, кутовому (45 ° і 90 °) і у вигляді штуцера із зовнішнім різьбленням.
Обтискні фітинги використовуються як для спіральних, так і для обплітальних рукавів. Обтискні фітинги рекомендуються до використання для широкого ряду середовищ, таких як гідравлічне масло, розчинники, гази, обладнання водної очищення і тд. Всі фітинги виготовлені цільними, за винятком компактних кутових фітингів, які паяни.
Для важкого режиму роботи при використанні рукавів Deltaflex і Gammaflex5, ми рекомендуємо нашу серію блокувальних фітингів (4400).
Правильна збірка забезпечує надійний вузол.
| Характеристики | |
| Виконання | кутовий 90° |
| Обробка поверхні | Хромування відповідно з Fe/Zn 8 P1T |
| Тип ущільнення | Внутрішній конус |
| Матеріал | Сталь BS 970 230Mo7Pb Din 1.0718 SIS 1914-04 |
| Стандарт різьби | UNF |
| Додаткова інформація | |
| Виробник | Hydroscand |
| Країна виробництва | Швеція |
Доступні розміри

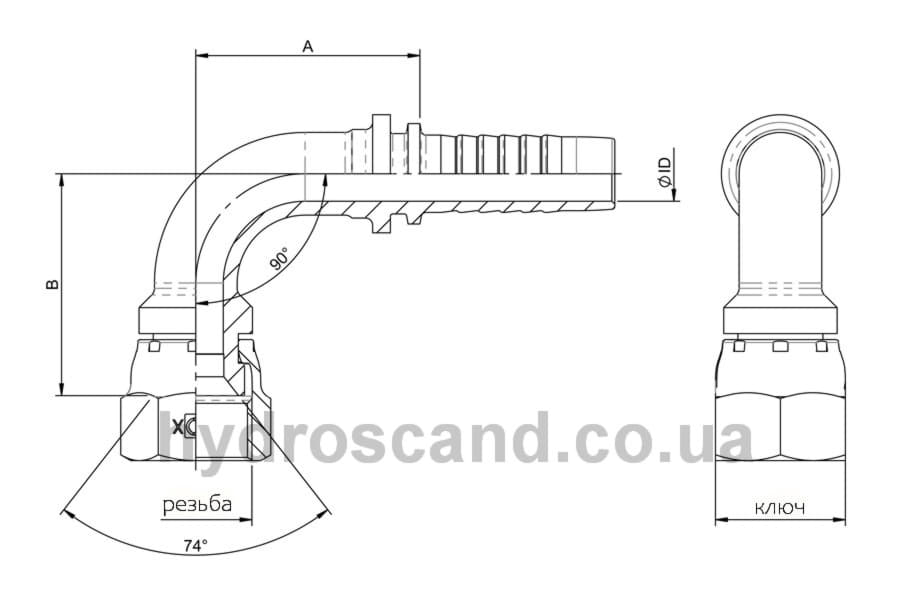

| Код | Ключ | ØID, мм | А, мм | В, мм | Різьба |
Внутр. Ø рукава, дюйми |
| 4216-07-03 | 14 | 3,0 | 21,4 | 21,0 | 7/16"-20 UNF | 3/16 |
| 4216-07-04 | 14 | 4,0 | 26,0 | 25,5 | 7/16"-20 UNF | 1/4 |
| 4216-08-04 | 17 | 4,0 | 26,0 | 25,5 | 1/2"-20 UNF | 1/4 |
| 4216-08-05 | 17 | 5,5 | 38,2 | 28,5 | 1/2"-20 UNF | 5/16 |
| 4216-08-06 | 17 | 6,8 | 38,2 | 28,5 | 1/2"-20 UNF | 3/8 |
| 4216-09-04 | 19 | 4,0 | 26,0 | 26,5 | 9/16"-18 UNF | 1/4 |
| 4216-09-05 | 19 | 5,5 | 28,2 | 28,5 | 9/16"-18 UNF | 5/16 |
| 4216-09-06 | 19 | 6,8 | 31,0 | 33,0 | 9/16"-18 UNF | 3/8 |
| 4216-09-08 | 19 | 9,5 | 38,8 | 41,0 | 9/16"-18 UNF | 1/2 |
| 4216-12-06 | 22 | 6,8 | 31,0 | 32,5 | 3/4"-16 UNF | 3/8 |
| 4216-12-08 | 22 | 9,3 | 37,9 | 37,56 | 3/4"-16 UNF | 1/2 |
| 4216-14-06 | 27 | 6,8 | 31,5 | 31,5 | 7/8"-14 UNF | 3/8 |
| 4216-14-08 | 27 | 9,3 | 37,9 | 39,5 | 7/8"-14 UNF | 1/2 |
| 4216-14-10 | 27 | 12,0 | 45,5 | 44,0 | 7/8"-14 UNF | 5/8 |
| 4216-17-08 | 32 | 9,5 | 39,0 | 43,40 | 1 1/16"-12 UNF | 1/2 |
| 4216-17-10 | 32 | 12,0 | 45,5 | 45,9 | 1 1/16"-12 UNF | 5/8 |
| 4216-17-12 | 32 | 14,5 | 55,1 | 52,0 | 1 1/16"-12 UNF | 3/4 |
| 4216-17-16 | 32 | 20,0 | 71,5 | 69,0 | 1 1/16"-12 UNF | 1 |
| 4216-19-12 | 36 | 14,5 | 55,1 | 53,0 | 1 3/16"-12 UNF | 3/4 |
| 4216-21-12 | 38 | 14,5 | 55,1 | 54,5 | 1 5/16"-12 UNF | 3/4 |
| 4216-21-16 | 38 | 20,0 | 71,5 | 68,0 | 1 5/16"-12 UNF | 1 |
| 4216-26-16 | 50 | 20,0 | 71,5 | 68,0 | 1 5/8"-12 UNF | 1 |
| 4216-26-20 | 50 | 26,0 | 86,2 | 80,0 | 1 5/8"-12 UNF | 1 1/4 |
| 4216-30-20 | 55 | 26,0 | 102,8 | 94,0 | 1 7/8"-12 UNF | 1 1/4 |
| 4216-30-24 | 55 | 32,0 | 102,8 | 94,0 | 1 7/8"-12 UNF | 1 1/2 |
| 4216-40-32 | 70 | 43,5 | 137,3 | 130,0 | 2 1/2"-12 UNF | 2 |
