Артикул: 4492
Зберігти сторінку у PDF
Наявність на складі: Є в наявності

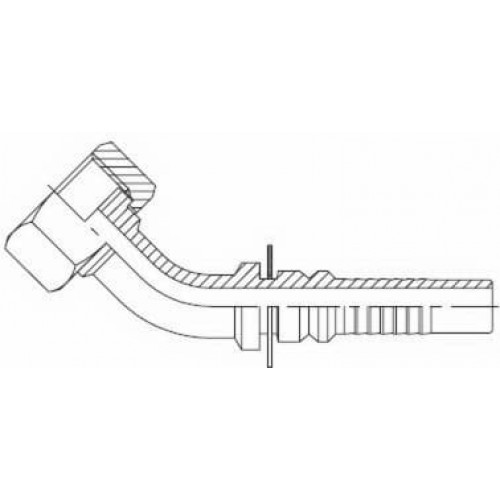

ФІТИНГ КУТОВИЙ 45° ORFS INTERLOCK
Фітинг кутовий 45°, уніфіковане внутрішнє різьблення, ущільнення ORFS, накидна гайка, з блокуючим замком типу INTERLOCK.
Ціну уточнюйте по телефону або у заявці за допомогою кнопки
Компанія «Гідросканд» пропонує один з найширших асортиментів гідравлічних фітингів в промисловості.
Фітинг з блокуючим замком (INTERLOCK) ORFS з внутрішнім різьбленням, поворотний, КУТОВИЙ 45°, тип ущільнення - плоский.
Фітинг інтерлок (фітінг Interlock) призначений для опресовування навивальних (зазвичай рукав стандарту SAE100 R13, SAE100 R15 або аналогічних) РВТ із зачищенням внутрішнього і зовнішнього шару рукава високого тиску.
Принцип роботи фітинга інтерлок "Interlock" полягає в тому, що рукав фіксується і всередині, і зовні щоб утворилося дві зони: фіксуюча і ущільнююча. Фіксування відбувається в передній частині хвостової частини, де хвостовик з муфтою стискають зачищени від гуми армуючий шар. Ущільнююча частина займає більшу частину хвостової частини, і крім ущільнення так само виконує фіксування рукава з фитингом.
Правильна збірка забезпечує надійний вузол.
| Характеристики | |
| Виконання | Кутовий 45° |
| Обробка поверхні | Хромування відповідно з Fe/Zn 8 P1T |
| Тип ущільнення | Плоске (торцеве) |
| Матеріал | Сталь BS 970 230Mo7Pb Din 1.0718 SIS 1914-04 |
| Стандарт різьби | UNF |
| Додаткова інформація | |
| Виробник | Hydroscand |
| Країна виробництва | Швеція |
Доступні розміри
| Код | Ключ | Різьба |
Внутр. Ø рукава, дюйми |
| 4492-12-12 | 36 | 1 3/16"-12 UNF | 3/4 |
| 4492-16-16 | 41 | 1 7/16"-12 UNF | 1 |
| 4492-20-20 | 50 | 1 11/16"-12 UNF | 1 1/4 |
| 4492-24-24 | 60 | 2"-12 UNF | 1 1/2 |
