Артикул: 4204
Зберігти сторінку у PDF
Наявність на складі: Є в наявності

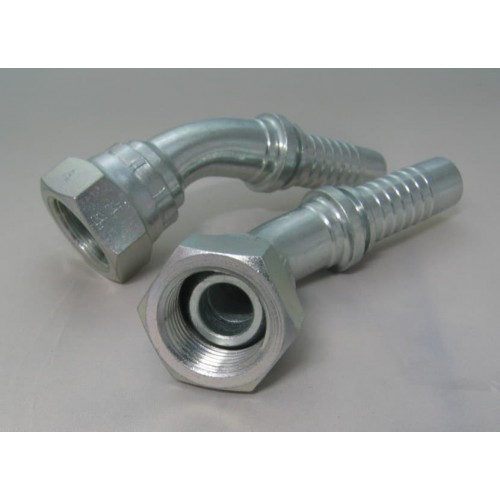

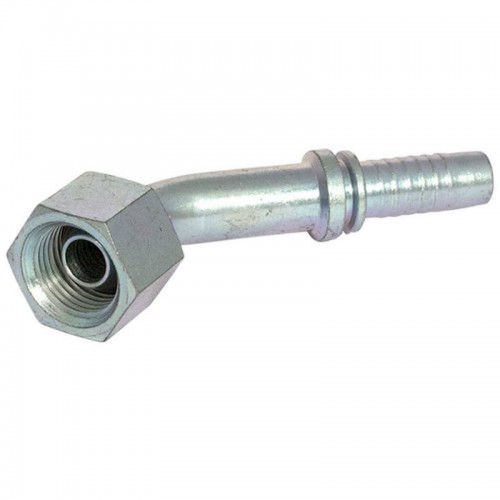

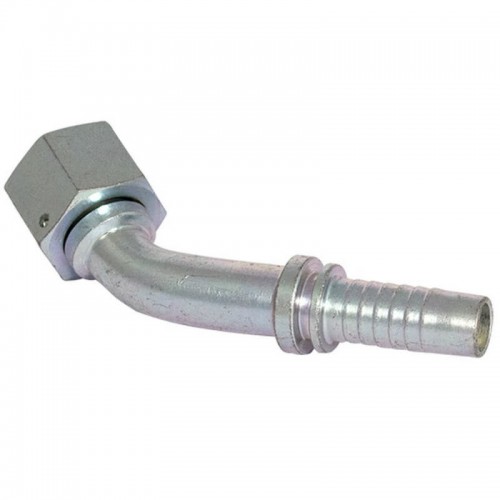

Фитинг BSP угловой 45°
Фітинг BSP поворотний кутовий 45 °, внутрішня різьба, конічне ущільнення 60 °. Обтискна гайка.
Ціну уточнюйте по телефону або у заявці за допомогою кнопки
Компанія «Гідросканд» пропонує один з найширших асортиментів гідравлічних фітингів в промисловості.
Фітинг BSP з внутрішнім різьбленням, поворотний, кутовий 45 °, обтискна гайка, тип ущільнення - зовнішній конус 60 град. і значення різьблення - дюйми (BSP).
Обтискні фітинги використовуються як для спіральних, так і для навивальних рукавів. Обтискні фітинги рекомендуються до використання для широкого ряду середовищ, таких як гідравлічне масло, розчинники, гази, обладнання водної очищення і тд. Всі фітинги виготовлені цільними, за винятком компактних кутових фітингів, які паяни.
Для важкого режиму роботи при використанні рукавів Deltaflex і Gammaflex5, ми рекомендуємо нашу серію блокувальних фітингів (4400).
Правильна збірка забезпечує надійний вузол.
| Характеристики | |
| Виконання | кутовий 45° |
| Обробка поверхні | Хромування відповідно з Fe/Zn 8 P1T |
| Тип ущільнення | Зовнішній конус 60° |
| Матеріал | Сталь BS 970 230Mo7Pb Din 1.0718 SIS 1914-04 |
| Стандарт різьби | BSP |
| Додаткова інформація | |
| Виробник | Hydroscand |
| Країна виробництва | Швеція |
Доступні розміри

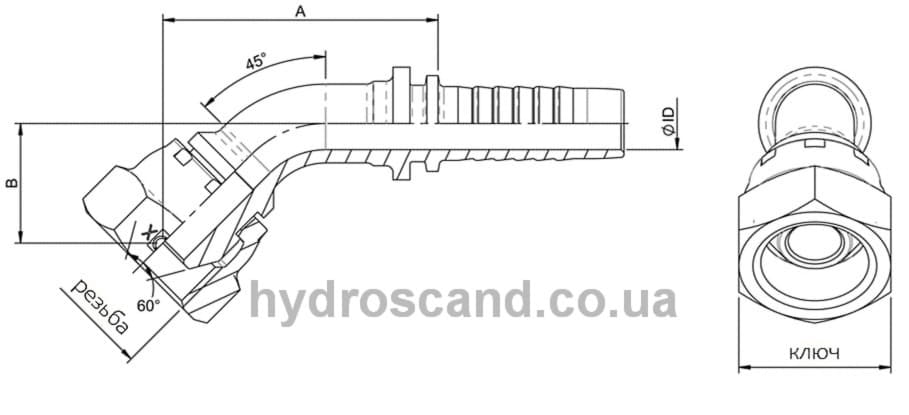

| Код | Ключ | ØID, мм | А, мм | В, мм | Різьба |
Внутр. Ø рукава, дюймb |
| 4204-02-03 | 14 | 3,0 | 32,6 | 13,3 | G 1/8" | 3/16 |
| 4204-02-04 | 14 | 4,0 | 36,2 | 15,0 | G 1/8" | 1/4 |
| 4204-04-03 | 19 | 3,0 | 36,2 | 15,2 | G 1/4" | 3/16 |
| 4204-04-04 | 19 | 4,0 | 36,7 | 15,4 | G 1/4" | 1/4 |
| 4204-04-05 | 19 | 5,5 | 36,8 | 15,4 | G 1/4" | 5/16 |
| 4204-04-06 | 19 | 6,8 | 36,9 | 15,4 | G 1/4" | 3/8" |
| 4204-06-04 | 22 | 4,0 | 39,7 | 18,4 | G 3/8" | 1/4" |
| 4204-06-05 | 22 | 5,5 | 41,0 | 18,5 | G 3/8" | 5/16" |
| 4204-06-06 | 22 | 6,8 | 42,3 | 18,5 | G 3/8" | 3/8" |
| 4204-06-08 | 22 | 9,3 | 49,3 | 21,7 | G 3/8" | 1/2" |
| 4204-08-06 | 27 | 6,8 | 44,6 | 20,8 | G 1/2" | 3/8" |
| 4204-08-08 | 27 | 9,3 | 48,9 | 21,2 | G 1/2" | 1/2" |
| 4204-08-10 | 27 | 12,0 | 57,5 | 25,5 | G 1/2" | 5/8" |
| 4204-08-12 | 27 | 14,5 | 58,5 | 26,0 | G 1/2" | 3/4" |
| 4204-10-08 | 30 | 9,3 | 49,7 | 22,0 | G 5/8" | 1/2" |
| 4204-10-10 | 30 | 12,0 | 54,7 | 22,8 | G 5/8" | 5/8" |
| 4204-10-12 | 30 | 14,5 | 54,7 | 22,8 | G 5/8" | 3/4" |
| 4204-12-08 | 32 | 9,3 | 53,3 | 25,6 | G 3/4" | 1/2" |
| 4204-12-10 | 32 | 12,0 | 57,3 | 25,3 | G 3/4" | 5/8" |
| 4204-12-12 | 32 | 14,5 | 66,2 | 27,7 | G 3/4" | 3/4" |
| 4204-16-12 | 41 | 14,5 | 68,0 | 29,5 | G 1" | 3/4" |
| 4204-16-16 | 41 | 20,0 | 84,7 | 34,6 | G 1" | 1" |
| 4204-20-20 | 50 | 26,0 | 100,4 | 41,9 | G 1 1/4" | 1 1/4" |
| 4204-24-24 | 55 | 32,0 | 116,8 | 47,0 | G 1 1/2" | G 1 1/2" |
| 4204-32-32 | 70 | 43,5 | 158,69 |
66,6 |
G 2" | G 2" |
