Артикул: 4274
Зберігти сторінку у PDF
Наявність на складі: Є в наявності

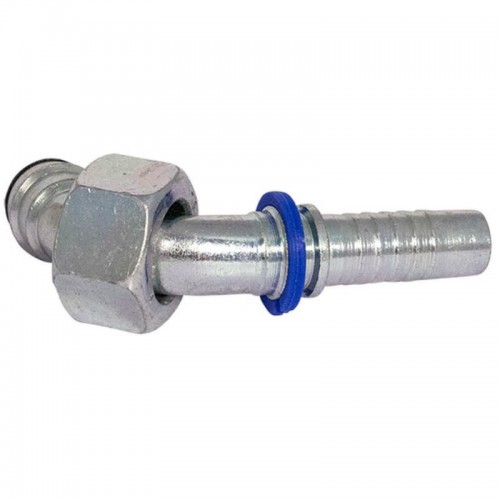

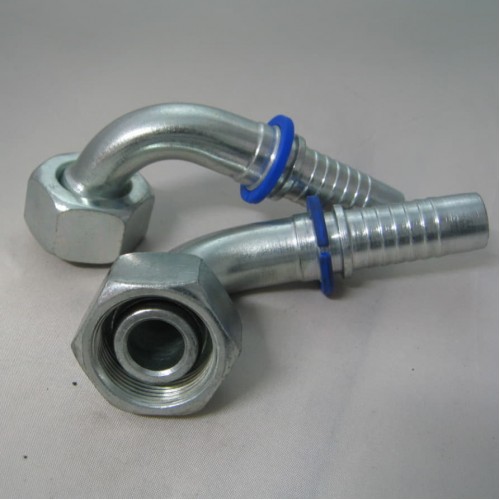

Фітинг DKOS кутовий 90° S-серія
Фітинг поворотний, кутовий 90°, внутрішня М-різьблення, конічне ущільнення 24 °, з кільцем ущільнювача, накидна гайка, важка S-серія, стандарт DKOS ISO 8434-1
Ціну уточнюйте по телефону або у заявці за допомогою кнопки
Компанія «Гідросканд» пропонує один з найширших асортиментів гідравлічних фітингів в промисловості.
Фітинг Метричний DKOS з внутрішнім різьбленням, КУТОВИЙ 90°, поворотний, тип ущільнення - зовнішній конус 24 °, важка S-серія, метрична різьба (Metric) ISO 8434-1.
DKO - фітинги німецького стандарту з метричної різьбою від М12х1,5 до 52х2 і конусом ущільнення 24 °. Фітинги DKOS (важка серія) відрізняються від фітингів DKOL (легка серія) меншим діаметром трубки, але більш товстим перетином її стінки.
Фітинги DKO мають такі види виконання: пряме (0 °) і кутове (45 ° і 90 °).
Фітинги даного стандарту можуть бути як у вигляді ніпеля з накидною гайкою (DKOL, DKOS), так і у вигляді штуцера з зовнішньої метричної різьбою і зворотним конусом ущільнення 24 ° (CEL, CES).
Обтискні фітинги використовуються як для спіральних, так і для обплітальних рукавів. Обтискні фітинги рекомендуються до використання для широкого ряду середовищ, таких як гідравлічне масло, розчинники, гази, обладнання водної очищення і тд. Всі фітинги виготовлені цільними, за винятком компактних кутових фітингів, які паяни.
Для важкого режиму роботи при використанні рукавів Deltaflex і Gammaflex5, ми рекомендуємо нашу серію блокувальних фітингів (4400).
Правильна збірка забезпечує надійний вузол.
| Характеристики | |
| Виконання | кутовий 90° |
| Обробка поверхні | Хромування відповідно з Fe/Zn 8 P1T |
| Тип ущільнення | Зовнішній конус 24° |
| Матеріал | Сталь BS 970 230Mo7Pb Din 1.0718 SIS 1914-04 |
| Стандарт різьби | Metric DKOS |
| Додаткова інформація | |
| Виробник | Hydroscand |
| Країна виробництва | Швеція |
Доступні розміри

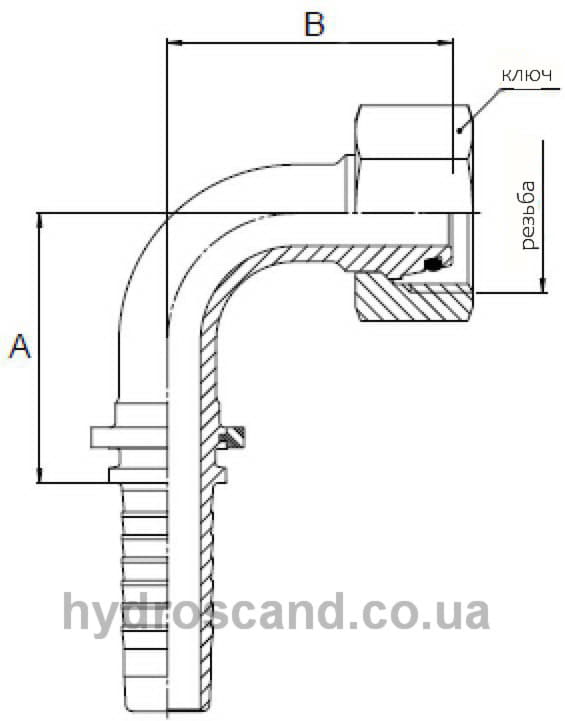

| Код | Ключ | ØID, мм | А, мм | В, мм | Різьба | Труба |
Внутр. Ø рукава, дюйми |
| 4274-06-03 | 17 | 3,0 | 27,9 | 27,5 | M 14x1.5 | 6 mm | 3/16 |
| 4274-06-04 | 17 | 4,0 | 26,0 | 25,0 | M 14x1.5 | 6 mm | 1/4 |
| 4274-08-03 | 19 | 3,0 | 28,3 | 25,8 | M 16x1.5 | 8 mm | 3/16 |
| 4274-08-04 | 19 | 4,0 | 29,1 | 28,1 | M 16x1.5 | 8 mm | 1/4 |
| 4274-10-04 | 22 | 4,0 | 29,1 | 30,9 | M 18x1.5 | 10 mm | 1/4 |
| 4274-10-05 | 22 | 5,5 | 31,2 | 32,2 | M 18x1.5 | 10 mm | 5/16 |
| 4274-10-06 | 22 | 6,8 | 31,0 | 31,4 | M 18x1.5 | 10 mm | 3/8 |
| 4274-12-04 | 24 | 4,0 | 29,1 | 31,9 | M 20x1.5 | 12 mm | 1/4 |
| 4274-12-05 | 24 | 5,5 | 28,7 | 30,6 | M 20x1.5 | 12 mm | 5/16 |
| 4274-12-06 | 24 | 6,8 | 31,0 | 31,9 | M 20x1.5 | 12 mm | 3/8 |
| 4274-14-06 | 27 | 6,8 | 34,4 | 36,2 | M 22x1.5 | 14 mm | 3/8 |
| 4274-14-08 | 27 | 9,3 | 39,8 | 40,0 | M 22x1.5 | 14 mm | 1/2 |
| 4274-16-08 | 30 | 9,3 | 39,8 | 40,6 | M 24x1.5 | 16 mm | 1/2 |
| 4274-20-10 | 36 | 12,0 | 45,5 | 47,9 | M 30x2 | 20 mm | 5/8 |
| 4274-20-12 | 36 | 14,5 | 55,1 | 53,4 | M 30x2.0 | 20 mm | 3/4 |
| 4274-25-12 | 46 | 14,5 | 55,1 | 53,9 | M 36x2.0 | 25 mm | 3/4 |
| 4274-25-16 | 46 | 20,0 | 71,5 | 67,4 | M 36x2.0 | 25 mm | 1 |
| 4274-30-16 | 50 | 20,0 | 71,5 | 61,7 | M 42x2.0 | 30 mm | 1 |
| 4274-30-20 | 50 | 26,0 | 86,2 | 81,3 | M 42x2.0 | 30 mm | 1 1/4 |
| 4274-38-20 | 60 | 26,0 | 86,2 | 77,5 | M 52x2.0 | 38 mm | 1 1/4 |
| 4274-38-24 | 60 | 32,0 | 102,8 | 97,5 | M 52x2.0 | 38 mm | 1 1/2 |
