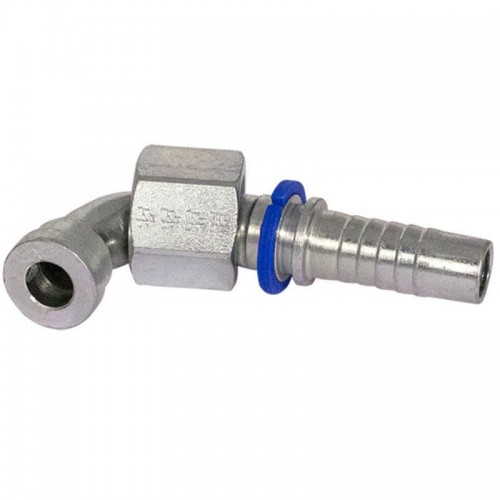

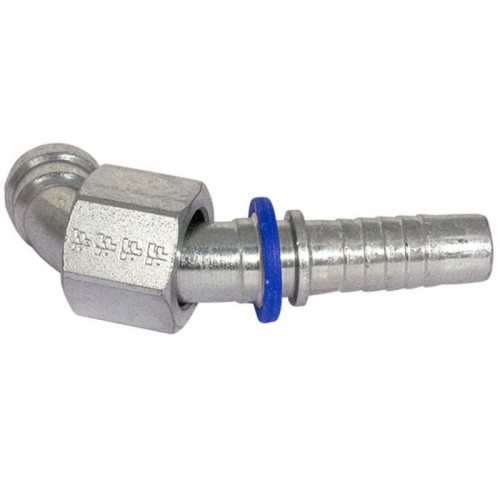

Фітинг ORFS кутовий 90 °
Фітинг кутовий 90 °, уніфіковане внутрішнє різьблення, ущільнення ORFS. Обтискна гайка.
Ціну уточнюйте по телефону або у заявці за допомогою кнопки
Компанія «Гідросканд» пропонує один з найширших асортиментів гідравлічних фітингів в промисловості.
ORFS - це фітинги з торцевих кільцем ущільнювача, виконані відповідно до американськими стандартами SAE J514 і ISO8434-2.
Завдяки хорошій вібростійкості і високому рівню ущільнення фітинги ORFS стали одними з найпопулярніших серед американських виробників техніки.
Система ORFS складається з штуцера ORFS з кільцем ущільнювача в його лобовій частині, яка ущільнюється з плоскою стороною відповідного фітинга ORFS з поворотною гайкою.
Тип нарізного сполучення: дюймова циліндрична Різьба дюймова циліндрична американська UNF (Unified Thread Standard) різьблення UNF (американка)
Фітинги ORFS можуть бути прямого, кутового (45 ° і 90 °) виконання, а також у вигляді штуцера із зовнішнім різьбленням.
Обтискні фітинги використовуються як для спіральних, так і для обплітальних рукавів. Обтискні фітинги рекомендуються до використання для широкого ряду середовищ, таких як гідравлічне масло, розчинники, гази, обладнання очищення води тощо. Всі фітинги виготовлені цільними, за винятком компактних кутових фітингів, що паяні.
Для складного режиму роботи при використанні рукавів Deltaflex і Gammaflex5 ми рекомендуємо нашу серію блокувальних фітингів (4400).
Правильне збирання забезпечує надійний вузол.
| Характеристики | |
| Виконання | кутовий 90° |
| Обробка поверхні | Хромування відповідно с Fe/Zn 8 P1T |
| Тип ущільнення | Плоске (торцеве) |
| Матеріал | Сталь BS 970 230Mo7Pb Din 1.0718 SIS 1914-04 |
| Стандарт різьби | UNF |
| Додаткова інформація | |
| Виробник | Hydroscand |
| Країна виробництва | Швеція |

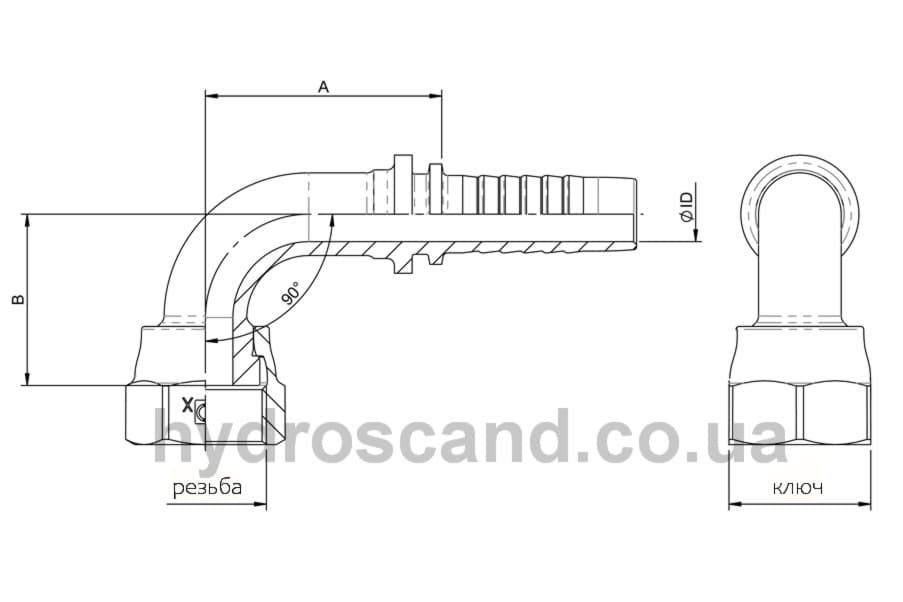

Доступні розміри
| Код | Ключ | ØID, мм | А, мм | В, мм | Різьба |
Внутр. Ø рукава, дюйми |
| 4291-04-04 | 17 | 4,0 | 27,0 | 21 | 9/16"-18 UNF | 1/4 |
| 4291-04-06 | 17 | 6,8 | 29,0 | 22 | 9/16"-18 UNF | 3/8 |
| 4291-06-04 | 22 | 4,9 | 30,0 | 23 | 11/16"-16 UNF | 1/4 |
| 4291-06-05 | 22 | 5,7 | 31,0 | 23 | 11/16"-16 UNF | 5/16 |
| 4291-06-06 | 22 | 6,8 | 32,0 | 23 | 11/16"-16 UNF | 3/8 |
| 4291-06-08 | 22 | 9,3 | 32,8 | 24 | 11/16"-16 UNF | 1/2 |
| 4291-08-06 | 24 | 6,8 | 40,0 | 28,5 | 13/16"-16 UNF | 3/8 |
| 4291-08-08 | 24 | 9,3 | 40,0 | 29 | 13/16"-16 UNF | 1/2 |
| 4291-10-08 | 30 | 9,3 | 46,8 | 30 | 1"-14 UNF | 1/2 |
| 4291-10-10 | 30 | 12,0 | 46,8 | 32 | 1"-14 UNF | 5/8 |
| 4291-10-12 | 30 | 15 | 41,5 | 39 | 1"-14 UNF | 3/4 |
| 4291-12-08 | 36 | 9,3 | 54,9 | 30 | 1 3/16"-12 UNF | 1/2 |
| 4291-12-10 | 36 | 12,0 | 54,9 | 32 | 1 3/16"-12 UNF | 5/8 |
| 4291-12-12 | 36 | 14,5 | 54,9 | 48 | 1 3/16"-12 UNF | 3/4 |
| 4291-16-12 | 41 | 14,5 | 72,9 | 48 | 1 7/16"-12 UNF | 3/4 |
| 4291-16-16 | 41 | 20,0 | 73,0 | 56 | 1 7/16"-12 UNF | 1 |
| 4291-20-20 | 50 | 25,0 | 88,0 | 61,2 | 1 11/16"-12 UNF | 1 1/4 |
| 4291-24-24 | 60 | 31,9 | 104,3 | 91,5 | 2"-12 UNF | 1 1/2 |
