Артикул: 4272
Зберігти сторінку у PDF
Наявність на складі: Є в наявності

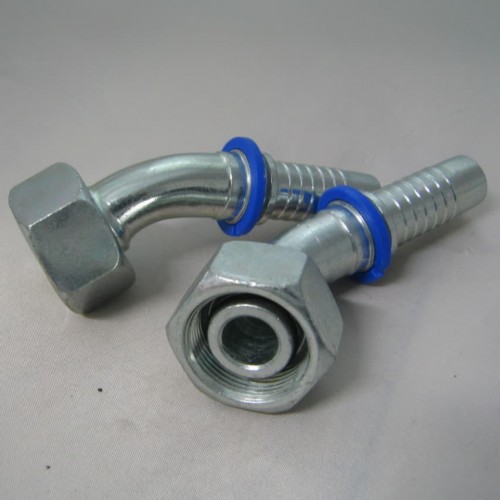

Фітинг DKOL кутовий 45° L-серія
Фітинг поворотний, кутовий 45°, внутрішня М-різьблення, конічне ущільнення 24 °, з кільцем ущільнювача, накидна гайка, легка L-серія, стандарт DKOL ISO 8434-1
Ціну уточнюйте по телефону або у заявці за допомогою кнопки
Компанія «Гідросканд» пропонує один з найширших асортиментів гідравлічних фітингів в промисловості.
Фітинг Метричний DKOL з внутрішнім різьбленням, КУТОВИЙ 45°, поворотний, тип ущільнення - зовнішній конус 24 °, легка L-серія метрична різьба (Metric) ISO 8434-1.
DKO - фітинги німецького стандарту з метричної різьбою від М12х1,5 до 52х2 і конусом ущільнення 24 °. Фітинги DKOS (важка серія) відрізняються від фітингів DKOL (легка серія) меншим діаметром трубки, але більш товстим перетином її стінки.
Фітинги DKO мають такі види виконання: пряме (0 °) і кутове (45 ° і 90 °).
Фітинги даного стандарту можуть бути як у вигляді ніпеля з накидною гайкою (DKOL, DKOS), так і у вигляді штуцера з зовнішньої метричної різьбою і зворотним конусом ущільнення 24 ° (CEL, CES).
Обтискні фітинги використовуються як для спіральних, так і для обплітальних рукавів. Обтискні фітинги рекомендуються до використання для широкого ряду середовищ, таких як гідравлічне масло, розчинники, гази, обладнання водної очищення і тд. Всі фітинги виготовлені цільними, за винятком компактних кутових фітингів, які паяни.
Для важкого режиму роботи при використанні рукавів Deltaflex і Gammaflex5, ми рекомендуємо нашу серію блокувальних фітингів (4400).
Правильна збірка забезпечує надійний вузол.
| Характеристики | |
| Виконання | кутовий 45° |
| Обробка поверхні | Хромування відповідно з Fe/Zn 8 P1T |
| Тип ущільнення | Зовнішній конус 24° |
| Матеріал | Сталь BS 970 230Mo7Pb Din 1.0718 SIS 1914-04 |
| Стандарт різьби | Metric DKOL |
| Додаткова інформація | |
| Виробник | Hydroscand |
| Країна виробництва | Швеція |
Доступні розміри
| Код | Ключ | ØID, мм | А, мм | В, мм | Різьба | Труба |
Внутр. Ø рукава, дюйми |
| 4272-06-03 | 14 | 3,0 | 34,8 | 13,5 | M 12x1.5 | 6 mm | 3/16 |
| 4272-06-04 | 15 | 4,0 | 35,1 | 13,8 | M 12x1.5 | 6 mm | 1/4 |
| 4272-08-03 | 17 | 3,0 | 35,4 | 14,1 | M 14x1.5 | 8 mm | 3/16 |
| 4272-08-04 | 17 |
4,0 |
36,5 | 14,1 | M 14x1.5 | 8 mm | 1/4 |
| 4272-10-04 | 19 | 4,0 | 38,5 | 15,9 | M 16x1.5 | 10 mm | 1/4 |
| 4272-10-05 | 19 | 5,5 | 39,1 | 16,0 | M 16x1.5 | 10 mm | 5/16 |
| 4272-10-06 | 19 | 6,8 | 39,2 | 15,3 | M 16x1.5 | 10 mm | 3/8 |
| 4272-12-04 | 22 | 4,0 | 39,2 | 16,6 | M 18x1.5 | 12 mm | 1/4 |
| 4272-12-05 | 22 | 5,5 | 39,8 | 16,7 | M 18x1.5 | 12 mm | 5/16 |
| 4272-12-06 | 22 | 6,8 | 40,5 | 16,7 | M 18x1.5 | 12 mm | 3/8 |
| 4272-15-06 | 27 | 6,8 | 42,8 | 19,0 | M 22x1.5 | 15 mm | 3/8 |
| 4272-15-08 | 27 | 9,3 | 46,8 | 19,1 | M 22x1.5 | 15 mm | 1/2 |
| 4272-18-08 | 32 | 9,3 | 47,9 | 20,2 | M 26x1.5 | 18 mm | 1/2 |
| 4272-18-10 | 32 | 12,0 | 53,3 | 21,4 | M 26x1.5 | 18 mm | 5/8 |
| 4272-18-12 | 32 | 14,5 | 68,3 | 29,8 | M 26x1.5 | 18 mm | 3/4 |
| 4272-22-10 | 36 | 12,0 | 56,5 | 22,6 | M 30x2.0 | 22 mm | 5/8 |
| 4272-22-12 | 36 | 14,5 | 62,7 | 24,2 | M 30x2.0 | 22 mm | 3/4 |
| 4272-28-16 | 41 | 20,0 | 80,4 | 30,3 | M 36x2.0 | 28 mm | 1 |
| 4272-35-20 | 50 | 26,0 | 97,4 | 38,9 | M 45x2.0 | 35 mm | 1 1/4 |
| 4272-42-24 | 60 | 32,0 | 116,1 | 46,3 | M 52x2.0 | 42 mm | 1 1/2 |
