Артикул: 4468
Зберігти сторінку у PDF
Наявність на складі: Є в наявності

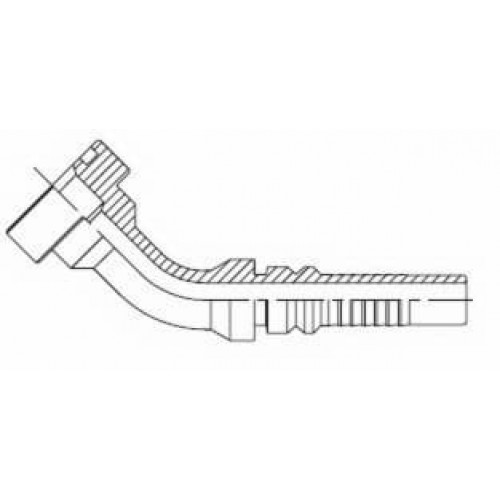

ФЛАНЦЕВИЙ ФІТИНГ CAT SFC КУТ 45° INTERLOCK
Фланцеве з'єднання SUPERCAT SFС SAE 9000 PSI, кутове 45°, стандарт SAE J518, ISO 6162-1. З блокуючим замком типу INTERLOCK.
Ціну уточнюйте по телефону або у заявці за допомогою кнопки
Компанія «Гідросканд» пропонує один з найширших асортиментів гідравлічних фітингів в промисловості.
Фланцевий фітінг КУТОВИЙ 45°, SUPERCAT SFС SAE 9000 PSI, стандарт SAE J518, ISO 6162-1. З блокуючим замком типу INTERLOCK.
Фітинг інтерлок (фітінг Interlock) призначений для опресовування навивальних (зазвичай рукав стандарту SAE100 R13, SAE100 R15 або аналогічних) РВТ із зачищенням внутрішнього і зовнішнього шару рукава високого тиску.
Принцип роботи фітинга інтерлок "Interlock" полягає в тому, що рукав фіксується і всередині, і зовні щоб утворилося дві зони: фіксуюча і ущільнююча. Фіксування відбувається в передній частині хвостової частини, де хвостовик з муфтою стискають зачищений від гуми армуючий шар. Ущільнююча частина займає більшу частину хвостової частини, і крім ущільнення так само виконує фіксування рукава з фитингом.
Правильна збірка забезпечує надійний вузол.
| Характеристики | |
| Стандарт | SUPERCAT SFС SAE 9000 PSI SAE J518 |
| Виконання | кутовий 45° |
| Обробка поверхні | Хромування відповідно з Fe/Zn 8 P1T |
| Тип ущільнення | Торцеве ущільнення з ущільнюючим кільцем |
| Матеріал | Сталь BS 970 230Mo7Pb Din 1.0718 SIS 1914-04 |
| Додаткова інформація | |
| Виробник | Hydroscand |
| Країна виробництва | Швеція |
Доступні розміри
| Код | Розмір фланця |
Внутр. Ø рукава, дюйми |
| 4468-12-12 | 3/4 | 3/4 |
| 4468-16-12 | 1 | 3/4 |
| 4468-16-16 | 1 | 1 |
| 4468-20-16 | 1 1/4 | 1 |
| 4468-20-20 | 1 1/4 | 1 1/4 |
| 4468-24-20 | 1 1/2 | 1 1/4 |
| 4468-24-24 | 1 1/2 | 1 1/2 |
